隔离器的定义
断路器总是绊倒电路，但断开断路器的打开触点无法从断路器外部物理上可见，这就是为什么建议不要触摸任何电路只要关掉断路器就行了。因此，为了更好的安全起见，必须有一些安排，以便人们在接触电路之前可以看到该部分的打开状态。隔离器是一种机械开关，在需要时将部分电路与系统隔离。电器隔离器将系统的一部分与休息分开以进行安全维护工作。因此，隔离器的定义可以作为隔离器被重写为手动操作的机械开关，其分开了一部分电力。隔离器用于空载开路。它的主要作用是隔离电路的一部分和另一部分，当电流在线路中流动时，它不打算被打开。断路器的两端一般采用隔离器，这样维修或更换断路器时就不会有任何危险。
电隔离器的类型
根据系统要求，有不同类型的隔离器可用
- 双击隔离器
- 单个断裂隔离器
- Pintober型隔离器。
根据电源系统的位置，隔离器可以分类为
- 母线侧隔离器-该隔离器直接与主母线连接
- 线路侧隔离器 - 隔离器位于任何馈线的线侧
- 转移母线侧隔离器-隔离器直接与转移母线连接。
双断线隔离器的结构特征

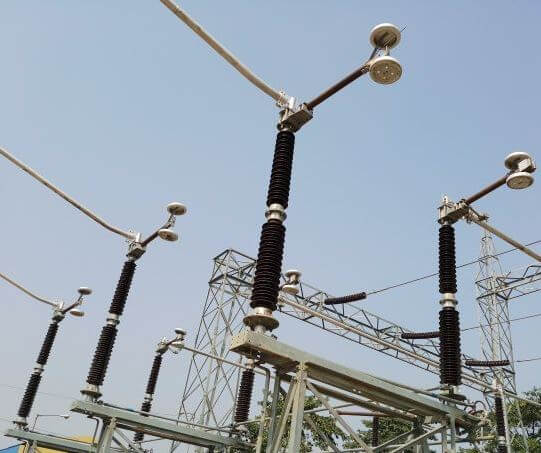

让我们讨论双重断裂隔离器的结构特征。这些具有三个柱绝缘子，如图所示。中央绝缘体带有管状或扁平的凸形触点，可通过中央绝缘体的旋转水平旋转。该杆式触点也称为移动接触。
母线式触点固定在其他支柱绝缘子的顶部，这些支柱绝缘子安装在中心支柱绝缘子的两侧。内螺纹接点通常是弹簧型接点。公触点的旋转运动导致自己进入母触点，隔离器关闭。公触点向相反方向旋转，使其从母触点向外旋转，隔离器打开。
中央绝缘子的旋转由柱绝缘体的底座处的驱动杆机构完成，并且通过机械连接到隔离器的操作手柄（在手动操作时的手动操作）或电动机的情况）拉杆。
单断点隔离器的结构特征
接触臂分为两个部件，携带阳性接触和其他携带的女性接触。由于柱绝缘体的旋转，接触臂移动，在该绝缘体上安装有接触臂的旋转。柱绝缘子的旋转与彼此相对相反，导致关闭隔离器通过关闭接触臂。折叠柱子堆叠堆叠打开接触臂，隔离器变得截止状态。通常使用该类型的隔离器的这种电动形式，但还提供了紧急手动机构。
接地开关
接地开关安装在线侧隔离器的底座上。接地开关通常是垂直断开的开关。接地武器(接地开关的接触臂)通常是一致的水平在截止状态切换操作,这些接地臂旋转和移动到垂直位置和接触地球女性接触安装柱形绝缘子堆栈的顶部的隔离器在其外向的一面。接地臂与隔离器主动触点相互联锁，只有当隔离器主触点处于打开位置时，接地臂才能闭合。同样，只有接地臂处于开启位置时，主隔离器触点才能闭合。
电气隔离器的操作
因为没有弧形淬火技术在隔离器中提供它必须在没有机会时操作当前流过电路。不应通过隔离器操作关闭或打开带电电路。一个完整的带电闭合电路绝不能通过隔离器操作被打开，也绝不能通过隔离器操作被闭合和闭合，以避免隔离器触点之间产生巨大的电弧。这就是为什么隔离器必须打开之后断路器打开，在断路器关闭之前必须关闭这些。隔离器可以通过本地手动操作以及从远程位置的电动机构操作。与手动操作相比，电动操作安排成本更高;因此，在为系统选择隔离器之前必须采取决定，无论手动或电机是否在经济上为系统运行。用于高达145 kV系统手动的电压隔离器被使用，而更高电压系统如245千伏或420千伏以上的电动隔离使用。
