电流变压器PS类
之前的理解电流互感器的拐点电压和电流变压器PS类我们应该回想一下条款CT仪器安全系数和精度限制因子。
电流互感器仪表安全系数或ISF
仪器的安全因素是仪器限制主要的比率当前的到额定初级电流。计量电流互感器的仪器限制电流是初级电流的最大值超出哪个电流互感器核心变得饱和。CT的仪器安全系数是选择要连接到CT的次级的计量仪器的重要因素。如果ISF低，则测量单元的安全性或安全性更好。如果我们经历下面的例子，我们将很清楚。
假设一个电流互感器的额定电流为100/ 1a, ISF为1.5，另一个电流互感器的额定电流为isf2。这意味着，在第一个CT中，测量铁芯将在1.5×100或150 A饱和，而在第二个CT中，测量铁芯将在2×100或200 A饱和。这意味着无论两个CTs的一次电流是多少，在CTs的一次电流分别为150a和200a后，二次电流都不会再增加。因此，CTs的最大二次电流为1.5和2.0 A。
As the maximum current can flow through the instrument connected to the first CT is 1.5 A which is less than the maximum value of current can flow through the instrument connected to the second CT i.e. 2 A. Hence security or safety of the instruments of first CT is better than later.
ISF的另一个意义是巨大的电气故障，短路电流，流过电流互感器的一次电流对电流互感器不产生破坏性影响测量仪器因为，电流互感器的二次电流不会超过额定二次电流乘以ISF的值。
电流互感器的精度限制系数或ALF
对于保护电流互感器，精度限制初级电流与额定初级电流的比率。首先，我们将解释，额定准确限制初级电流是什么？
广义地说，这是一次电流的最大值，超过此值保护电流互感器铁心或简单地说，保护电流互感器铁心达到饱和起动。额定精度限一次电流的值总是比仪表限一次电流的值高出许多倍。实际上，CT变换的故障电流电力操作系统保护继电器连接到第二个CT上。当一次电流较低时，如计量CT那样，电流互感器铁心饱和，则系统故障不能正常反映到二次电流中，可能导致即使系统故障级别足够大，继电器仍不工作。
这就是为什么保护CT的铁心必须设计成足够高的饱和水平。但仍有一个极限,因为它是不可能让一个磁芯无限高饱和度和第二最重要的原因是,虽然保护护理应该高饱和度,但必须被限制到一定程度否则总转换期间一次电流的巨大断层可能严重损害保护继电器。
因此，从上方解释中可以清楚地清楚，额定精度限制初级电流，不应该这么少，即它根本不会帮助继电器在另一方面操作该值不得如此高，即它可能会损坏继电器。所以，精度限制因子或者ALF不应使单位更近的值，同时它不应高达100.根据IS-2705的ALF标准值为5,10,15,20和30。
电流互感器的拐点电压
这是主要用于保护目的的CT核的饱和水平的重要性。正弦电压额定频率加在电流互感器二次端，其他绕组为开路，每增加10%，出流电流增加50%。CT铁芯采用CRGO钢。
它有荣获饱和水平。
在CT次级绕组中诱导的EMF是
E2= 4.44φft.2

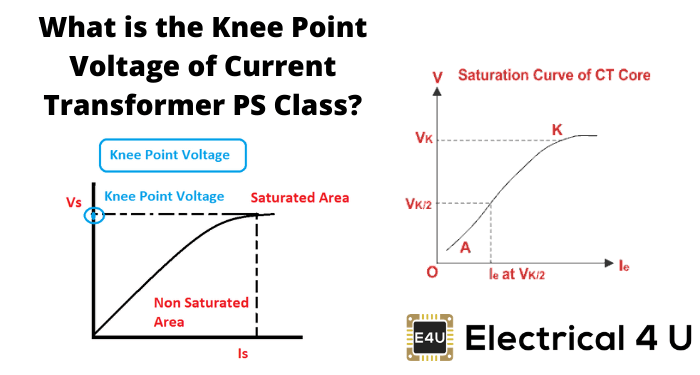

在哪里，f是系统频率，φ是最大值磁通量在WB。T.2是次级绕组的匝数。芯中的通量是通过激励电流产生的E.。励磁电流与磁通之间存在非线性关系。当励磁电流达到一定值后，磁通不会随着励磁电流的增大而进一步迅速增大。这种非线性关系曲线也称为B - H曲线。再由上式可知，电流互感器二次电压与电流互感器二次电压成正比助势φ。因此，从二次电压和励磁电流之间的关系可以得出如下的典型曲线。
从曲线上可以清楚地看出，V与I呈线性关系E.从点A和K保持。“A”被称为“脚踝点'并且点'k'被称为“膝盖点”。
在差动和限制接地故障(REF)保护方案CT的精度等级和ALF可能无法确保操作的可靠性。期望，在受保护外发生故障时，不应操作差分和ref继电器变压器。当故障发生在差动保护区外时，故障电流通过两侧的CTs电力变压器。低压和高压CTs都具有磁化特性。超过膝关节点时，次要电动势的轻微增加需要励磁电流的大幅度增加。所以在这个拐点之后，两种电流互感器的励磁电流都会非常大，这可能会导致低压和高压电流互感器的二次电流不匹配。这种现象可能会引起电力变压器的意外跳闸。因此，左、高压两侧CTs的磁化特性应相同，即其膝关节电压V相同K.以及相同的激励电流iE.一台电视K / 2.。它可以再次说,如果两个曲线拐点电压电流互感器和CTs双方的电力变压器的磁化特点不同,必须有一个高的励磁电流不匹配的CTs在故障最终导致的不平衡两组的CTs和变压器的次级电流之间旅行。
选择CT.对于变压器的差动保护，应该考虑电流变压器PS类而不是它的对流防护等级。PS代表保护特殊，由电流互感器的拐点电压VK.励磁电流IE.一台电视K / 2.。
为什么CT继发不应保持开放?
电力系统负载电流总是流过电流互感器初级电流;无论电流互感器是否开放通行或连接到其次要的负担。
如果CT次级是开放的，则所有初级电流都会表现为励磁电流，最终产生巨大电压。每个电流变压器都有其赢得的非线性磁化曲线，因为哪个次级开路电压应受到核心饱和的限制。如果可以测量次级终端上的RMS电压，则他或她将获得可能似乎危险的值。随着CT初级电流本质上是正弦波的，它每秒零100次。（因为电流频率为50 Hz）。每个电流零的通量变化率不受饱和度的限制，并且实际上很高。这开发了极高的峰值或电压脉冲。可能无法通过常规测量该电压的高峰电压表。但这些高的感应电压可能会击穿CT绝缘，造成人员事故。由于开路电压的峰值很短，所以实际的开路电压峰值很难精确测量。这就是为什么CT继发不应该保持开放。
