什么是枪响二极管印墨？
一种Gunn二极管振荡器（也称为aGunn振荡器或者转移电子设备振荡器）是微波功率的廉价源，包括Gunn二极管或转移电子器件（TED）作为其主要组件。他们表演了一个类似的磁力菌反射Klystron振荡器。在Gunn振荡器中，Gunn二极管将放置在共振腔中。Gunn振荡器由两个主要组件组成：（i）DC偏置和（ii）调谐电路。
Gunn二极管如何用作振荡器
直流偏见

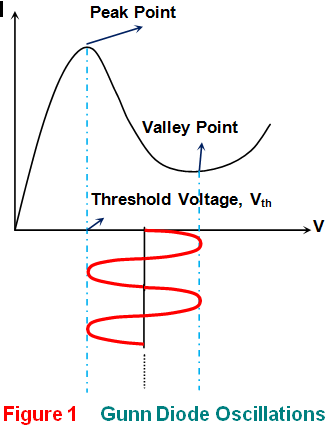

在Gunn二极管的情况下，随着所施加的直流偏置，当电流在初始阶段开始增加，该阶段继续到阈值电压。在此之后，当前的继续堕落电压增加直到达到击穿电压。从峰值到谷点的该区域称为负电阻区域（图1）。
Gunn二极管的这种特性以及其时序特性使其表现为振荡器，提供了电流的最佳值流过它。这是因为，设备的负电阻属性无效的效果反抗存在于电路中。
这导致持续振荡的产生直到直流偏见存在，同时防止振荡的增长。此外，所得振荡的幅度将受到负电阻区域的限制，从图1中可以看出。
调谐电路
如果是Gunn振荡器，振荡频率主要取决于Gunn二极管的中间有源层。然而，谐振频率可以通过机械或通过电气装置在外部调谐。在电子调谐电路的情况下，通过使用波导或微波腔或微波腔或微波腔可以带来控制变容二极管或者是yig球体。
在这里二极管以这样的方式安装在腔内，使其抵消谐振器的损耗电阻，产生振荡。另一方面，在机械调谐的情况下，腔的尺寸或腔磁场（对于yig球体）通过机械地通过手段机械变化，例如调整螺钉，以调整谐振频率。
这些类型的振荡器用于产生从10GHz到少数THz的微波频率，如谐振腔的尺寸决定。通常，同轴和微带/平面的振荡器设计具有低功率因数并且在温度方面不太稳定。另一方面，波导和介质谐振器稳定电路设计具有更大功率因数并且可以是热稳定的，很容易。

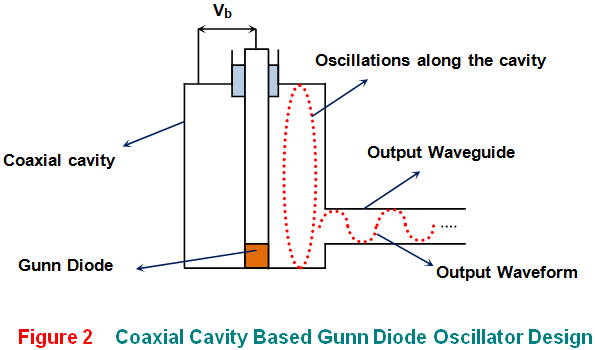

图2显示了基于同轴谐振器Gunn振荡器它用于生成5到65 GHz的频率。在这里作为所应用的电压V.B.是多样的，Gunn二极管沿着腔的诱导波动行驶，从另一端反射并在时间t之后达到他们的起点
其中，L是腔的长度，C是光速。由此，谐振频率的等式Gunn振荡器可以推导
其中，n是可以适合给定频率的空腔的半波的数量。这个n范围从1到l / ctD.其中T.D.是Gunn二极管响应施加电压的变化的时间。
这里，当谐振器的负载略高于器件的最大负电阻时，启动振荡。接下来，这些振荡生长幅度的互补机，直到Gunn二极管的平均负电阻变得等于谐振器的电阻之后，之后一个人可以持续振荡。此外，这些弛豫振荡器具有大电容器互联网连接Gunn二极管以避免由于大的幅度信号而燃烧输出。
最后，应该被指出Gunn二极管振荡器广泛用作无线电发射器和接收器，速度检测传感器，参数放大器，雷达源，交通监控传感器，运动检测器，远程振动检测器，转速速度转速器，水分含量监测器，微波收发器（GUNNPPLECERS）以及自动的情况下门开启器，防盗报警，警察雷达，无线局域网，碰撞系统，防抱死制动器，行人安全系统等。
