脑电图引导系统
国际脑电图协会联合会建议10 - 20电极放置系统脑电图记录。银/氯化银电极被用作表面电极在此设置。在头皮上，两个电极之间的距离为指定点之间距离的10%和20%。
耳背和耳背是靠近人类耳垂的两个参考点。在磁头上，主齿和主齿之间的距离分为5个点。测量了通过脑神经顶点的距离，并将三个电极分别放置在额部、中心部和顶部。
它们的距离是这个长度的10%，20%，20%，20%，20%和10%现在，同样地，沿颞叶测量电极距离，将五个电极分别放在额叶两个，颞叶两个，枕叶一个。它们也被放置在这个长度的10%，20%，20%，20%，20%和10%的距离。
最后，在环的外周，其余6个电极分别固定在额部2个，中心部2个，顶部2个。因此，在该装置中，共有19个电极被放置在大脑头皮上，一个作为参考的电极被放置在耳垂上。这就是众所周知的10 - 20脑电图系统。

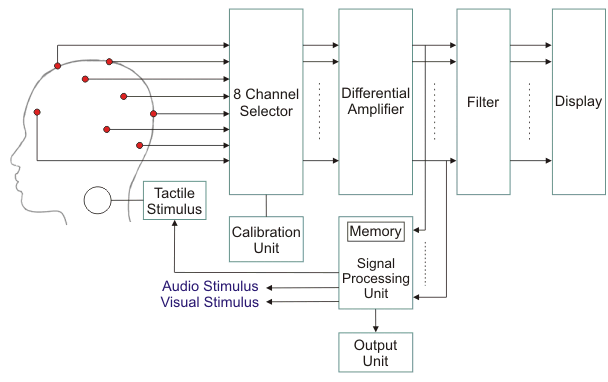

脑电图记录设置
这里使用的是21电极系统。电极连接到8通道选择器。输出从8通道连接器到差分放大器组。差分放大器由前置放大器组成，用于降低噪声。50hz的噪声是由于交流干扰而产生的，可以使用差分放大器来减少这种干扰。差分放大器得到的输出与信号处理单元相连。经过进一步处理后，显示单元显示数据。
这个系统有助于记录大脑感觉部分产生的电位。为此，输出单元连接了音频刺激、视觉刺激和触觉刺激。它还可以测量刺激和大脑反应之间的时间延迟。
此外，我们有一个过滤器组由低通滤波器,高通滤波器和带通滤波器。它们有助于消除脑电波中的噪音。对于输出记录，我们可以使用笔式记录器或阴极射线示波器。采用单极、平均和双极三种记录方式测量脑电图。
应用脑电图
- 癫痫的诊断。
- 麻醉水平。
- 脑损伤。
- 在手术过程中监控。
