差分放大器:增益，运算放大器和BJT电路

什么是差分放大器？

一个差分放大器(也称为差分放大器)是一种电子放大器，用于放大两个输入之间的差值电压但抑制任何电压共同的两个输入。差动放大器是一种模拟电路，有两个输入(V₁和V.₂）和一个输出（v₀)，其输出理想地与两个电压之差成正比。

简单差分放大器的公式可以表示：

在哪里

• V₀是输出电压
• V₁和V.₂是输入电压
• 一个_d为放大器的增益(即差分放大器增益)

从上面的公式可以看出，当V₁= V₂，V.₀等于零，因此抑制了输出电压。但输入v之间的任何区别₁和V.₂乘以(即放大)微分放大器增益A_d。

这就是为什么差分放大器也称为差别放大器 - 输入电压之间的差异被放大。

差分放大器电路

差分放大电路有两种类型:

1. BJT差分放大器-这是一个差分放大器使用晶体管，也双极结晶体管（bjts）或场效应晶体管(场效应晶体管)
2. 使用的Opamp差分放大器运算放大器

BJT差分放大器

图1所示为由两个BJT (Q₁问：₂)和两个极性相反的电源V_CC和- v_EE它使用三个电阻器其中两个是集电极电阻器R_C1和R._C2一个是发射极电阻R_E常见的两个晶体管。

这里输入信号（v₁和V.₂)作用于晶体管的基部，同时通过它们的集电极(V_O1.和V._O2.)。BJT差分放大器的电路图如下所示:

在这种情况下，如果V₁在Q.₁是正弦的，那么当V₁在不断增加的情况下，晶体管开始导通，从而产生一个重集电极当前的我_C1增加电压降在R_C1，导致v减少_O1.。由于同样的效果，即使我_E1增加，增加共发射极电流，I_E导致增加电压降在R_E。

这意味着两者的排放者晶体管被推向正数，这反过来意味着Q的基础₂会开始变得越来越消极。这导致收集器电流减少，i_C2从而降低集电极电阻R上的压降_C2，导致输出电压V的增加_O2.。

这表明在晶体管Q的输入中观察到的正弦信号中的变化₁被反映在Q的收集器终端上₂并且出现在180的相位差^o跨越Q的收集器终端₁。差分放大可以通过考虑晶体管集电极之间的输出Q来驱动₁问：₂。

Opamp差分放大器

一个运放在差动模式下工作可以很容易地作为一个差分放大器其输出电压为:
在V₁和V.₂表示其反相输入端和非反相输入端所施加的电压(可以按任意顺序取)和A_d指的是其微分增益。

根据这个方程，当运放两端施加的电压相等时，运放的输出必须为零。

但是，实际上它不会是因为两个输入都不相同。

因此，在实际情况下，差分放大器输出的数学表达式为:
一个_C被称为放大器的共模增益。因此，预期功能良好的差别放大器将表现出高共模抑制比（CMRR）和高阻抗。

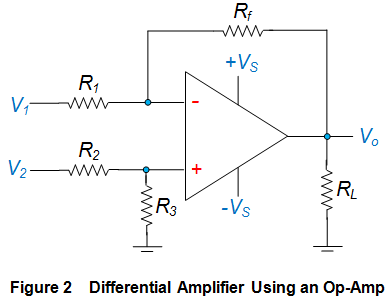

但是，应该指出的是运放是否可以适当地配置以产生一个更实用的差分放大器，如图2所示。如果仔细观察，就会发现这个电路是由反相放大器和非反相放大器组成的。

因此，它的输出电压将等于运算放大器电路产生的输出电压之和反相放大器和作为非反相放大器的运算放大器电路。因此，一个人得到：

现在,如果R₁= R₂和R._3.= R_f,那么:



这就意味着增益的差分放大器图2所示的电路由 。
此外，需要注意的是，图2所示的基本电路可以通过多种方式进行修改，从而产生各种电路设计，包括惠斯通电桥差动放大器,光活性差分放大器和仪表放大器。

这些设备被用作电机和/或伺服控制器，信号放大器，模拟倍增器，开关，音量控制器，自动增益控制器，幅度调制器等，并涵盖了广泛的应用，包括那些仪器系统，麦克风，模拟到数字转换器和无数的应用。
