电极是什么?
电极是一种固体导电体，电流通过它进入或离开电解池。它把离子电势转化为电子电势。用于生物测量的不同类型的电极取决于测量生物电信号的解剖位置。生物电极采集心电图、脑电图、肌电图等信号。
主要有三种类型的电极:
- 微电极
- 电极针
- 身体表面电极
微电极
微电极测量单个电池内的电势。它的尖端直径非常小，可以穿透到细胞深处而不会损伤人体细胞。微电极的功能是注射药物的潜在记录。
一般来说，当微电极在电池内时，参比电极在电池外。由于其体积小，在兆欧姆范围内具有高阻抗。微电极有两种类型
- 金属微电极
- 非金属(微量吸液管)

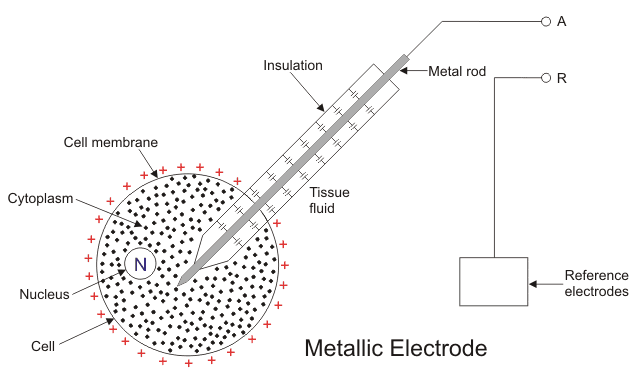

金属微电极
由钨丝或不锈钢丝制成的微小结构构成了微电极的尖端。这种技术是电指向。的绝缘材料覆盖整个电极以确保安全。
很少进行电解处理来降低阻抗。测量生物电势需要两个电极。由此产生的电压电位是微电极和参比电极之间的电势之差。三个势的总和如下。
在那里,
E一个-金属电极-微电极尖端的电解液电位。
参考电极-电解液电位。
EC-细胞膜电位变化。
非金属微电极(微量吸移管)
这种电极使用非金属材料来测量单个电池的电势。它由直径为1微米的玻璃微管组成。使用的微移管中填充了与细胞液兼容的电解质溶液。微吸管的杆有一根由氯化银、不锈钢或钨制成的细而柔软的导线。微移管的一端附着在刚性支架上，另一端固定在细胞上。产生的电位如下所示。
E一个-金属线与微吸管内填充的电解液之间的电位。
EB-参比电极与细胞外液之间的电位
EC-细胞膜电位变化。
ED-由于移液管和细胞内存在的电解质而产生的尖端电位。
深度和针电极
当电极靠近生物发电机时，它就会穿透皮肤。因此，为了获取和记录生物电事件，电极应具有锋利的穿透性。
深度电极
深度电极研究大脑表面神经元的电活动。这种电极由聚四氟乙烯绝缘的铂和铱合金导线组成。
为了便于将电极插入大脑，支撑线的末端是圆形的。单个电极的数目形成电极阵列或束。在电极束中，每根导线的末端都有单独的电极。
深度电极的应用
深度电极的应用包括:
- 给大脑注射药物。
- 测量氧张力。
电极针
电极针记录周围神经动作电位。它像一个医用注射器。一根绝缘短电线的一端弯曲。所述弯曲部分穿过所述针的腔体。这种结构进入肌肉。现在针被拔出。弯曲的金属丝留在肌肉内部。针电极分为两种类型
单极电极:这种类型使用单参比电极放置在皮肤上。
双极性电极:这种类型有一个参比电极和一个活性电极。
针电极的应用
针电极主要用于脑电图和肌电图信号的测量。
