什么是电压传感器?

电压传感器是a传感器用于计算和监控的量电压在一个物体中。电压传感器可以确定交流电压或直流电压电平。该传感器的输入可以是电压，而输出是开关，模拟电压信号，电流信号，可听信号等。

传感器基本上是一种可以感知或识别和对某些类型的电气或一些光信号作出反应的设备。实施电压传感器电流传感器技术已成为常规的绝佳选择当前以及电压测量方法。

常规测量技术上的电压传感器的优点

电压传感器的优点包括：

体重和尺寸小。
人员安全高。
精度的程度非常高。
它是不可饱和的。
宽动态范围。
环保的。
将电压和电流测量合并到一个体积小而紧凑的单一物理设备中是可能的。

电压传感器类型

在本文中，我们可以详细讨论电压传感器。电压传感器实际上可以确定，监控，并可以测量电压供应。它可以测量AC电平或/和直流电压电平。电压传感器的输入是电压本身，输出可以是模拟电压信号，开关，可听信号，模拟电流水平，频率甚至频率调制输出。

也就是说，一些电压传感器可以提供正弦或脉冲列车作为输出，其他可以产生幅度调制，脉冲宽度调制或频率调制输出。

在电压传感器中，测量是基于a分压器。有两种主要类型的电压传感器可用-电容式电压传感器和电阻式电压传感器。

电容式电压传感器

我们知道a电容器包括两种导体或者只有两个板和在这些板之间，保持非导体。非导电材料被称为电介质。当在这些板上提供交流电压时，当前由于在相对板上的电压，由于吸引力或电子反馈，将开始通过。板间的领域将创建完整的AC电路，而无需任何硬件连接。这就是电容器的工作原理。

接下来，我们可以讨论电压部门两个串联的电容器。通常在串联电路中，高电压会在具有高阻抗的元件上产生。在电容器的例子中，电容和阻抗(电容电抗)总是成反比的。

电压与电容的关系为

Q→充电（库仑）
C→电容（Farad）
X_C→电容电抗(ω)
F→频率（赫兹）

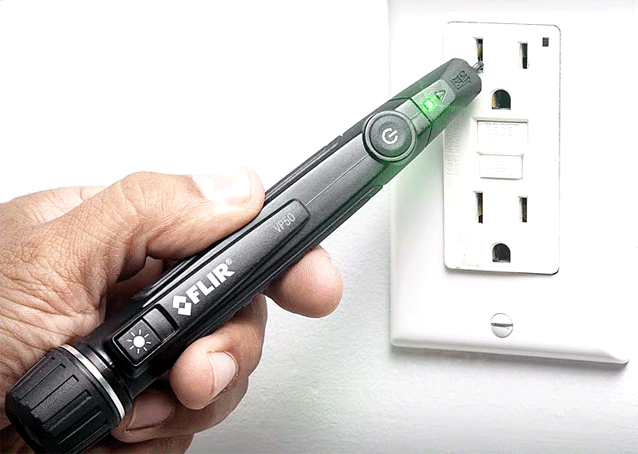

从上述两个关系中，我们可以清楚地说明最高电压将在最小电容上积聚。电容器电压传感器基于这种简单的原理工作。考虑我们手中握住传感器，然后将其尖端放在实时导线附近。

这里，我们将高阻抗的传感元件插入串联电容耦合电路中。在这一刻，传感器的尖端是最小电容器，其耦合到实心电压。因此，整个电压将穿过传感电路，它可以检测电压和指示器，如灯或蜂鸣声。这是怎么回事非接触式电压传感器你在家里工作。

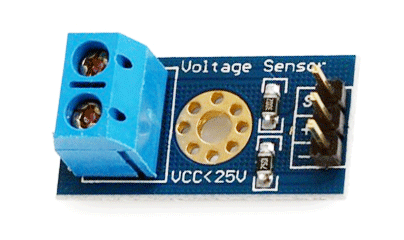

电阻式电压传感器

转换有两种方法抵抗性传感元件到电压。首先是最简单的方法，即提供给电阻分压器电路的电压包括传感器和参考电阻器如下所示。

通过参考电阻或传感器开发的电压缓冲，然后给予ADC。传感器的输出电压可以表示为

这种电路的缺点是这里的放大器将放大整个传感器的电压。但是，最好只放大由于传感器电阻变化而引起的电压变化。这是通过实现电阻桥的第二种方法实现的，如下所示。

这里，输出电压是

当r.₁= R，然后输出电压变为大约

→仪表放大器的→增益。
Δ→传感器电阻的变化类似于某些物理动作。
在这个方程中，增益必须设得很高，因为只有电压会随着输入的变化而变化抵抗性传感器正在放大。
