一个不间断电源供应（UPS）被定义为一块电气设备，当主输入电源有任何故障时，可以用作连接负载的立即电源。

在一个UPS，能量通常存储在飞轮中，电池，或超级电容器。与其他立即电源系统相比，UPS具有立即保护对输入功率中断的优点。它具有非常短的电池运行时间;然而，此时间足以安全地关闭连接的设备（计算机，电信设备等）或打开备用电源。

UPS可用作一些硬件的保护装置，这可能会因突然的功率破坏而导致严重损坏或损失。不间断电源，电池备用和飞轮备份是常用于UPS的其他名称。UPS单元的可用大小范围为200 VA，用于独奏计算机到多个高达46 MVA的大型单元。

UPS的主要角色

当主电源有任何故障时，UPS将在短时间内提供电源。这是UPS的素数。除此之外，它还可以纠正与Utility服务相关的一些通用电源问题，不同程度。可以纠正的问题是电压尖峰（持续超过电压），噪声，输入电压的快速降低，谐波失真和电源频率的不稳定性。

类型的类型

通常，UPS系统被分类为在线UPS，离线UPS和线路交互式UPS。其他设计包括备用在线混合动力，备用 - 铁路，三角洲转换在线。

离线

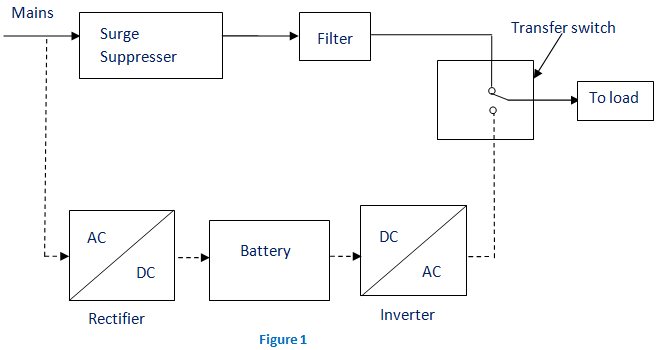

这款UPS也称为备用UPS系统，可以仅提供最基本的功能。这里，主要源是滤波的AC电源（如图1所示的实体路径所示）。发生断电后，转移开关将选择备份源（如图1中的虚线路径所示）。因此，我们可以清楚地看到系统的立场只有在主电源发生故障时才开始工作。在该系统中，首先将AC电压整流并存储在连接到整流器的蓄电池中。

发生断电时，该直流电压通过A转换为AC电压电源逆变器，并转移到连接到它的负载。这是最便宜的UPS系统，它还提供浪涌保护，除了备份。转移时间可以是大约25毫秒，这可以与UPS系统检测该实用程序所花费的时间相关电压那是丢失的。框图如下所示。

在线UPS

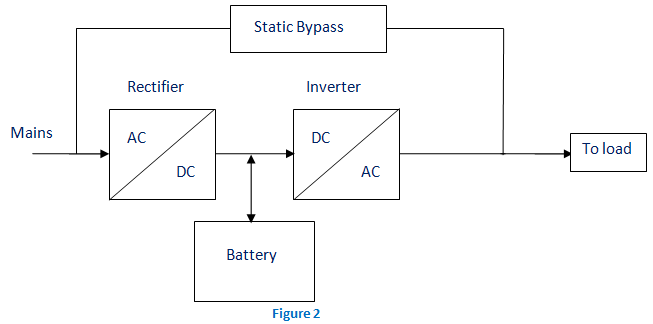

在这方面UPS的类型，使用双转换方法。这里，首先通过整流过程将AC输入转换为DC，以将其存储在可充电电池中。该DC通过反转过程转换为AC，并给予其连接的负载或设备（图2）。使用这种类型的UPS，其中电气隔离是强制性的。由于持续运行的转换器和冷却系统的设计，该系统有点昂贵。这里，通过普通AC供电的整流器当前的直接驱动逆变器。因此，它也称为双转换UPS。框图如下所示。

当存在任何电源故障时，整流器在电路中没有角色，并且存储在存储器中的稳定功率电池通过传输开关将其连接到逆变器的负载。一旦电源恢复，整流器就开始为电池充电。为防止电池由于高功率整流器而过热，充电电流受到限制。在主电机故障期间，该UPS系统以零传输时间运行。原因是备份源充当主要源而不是主码输入。但是，浪涌电流和大负载台电流的存在可能导致该系统中约4-6毫秒的转移时间。
