太阳能电池板
太阳能电力系统的主要部分是太阳能电池板。有各种各样的太阳能电池板可以在市场上买到。太阳能电池板也被称为光伏太阳能电池板。太阳能电池板或太阳能组件基本上是串联和并联的阵列太阳能电池。

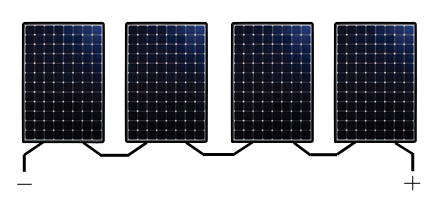

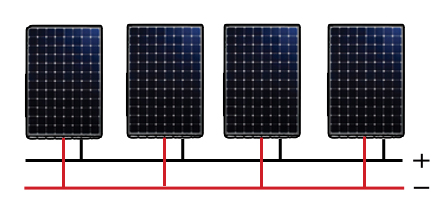

的潜在的差异发达国家在太阳能电池是大约0.5伏特，因此希望数量这样的电池连接在系列达到14至18伏特充电的标准电池12伏。太阳能板连接在一起形成一个太阳能阵列。多板并联或串联，达到更高的性能当前的和更高的电压分别。
电池
在并网太阳能发电系统中，太阳能组件直接与一个逆变器，并没有直接连接到负载本身。从太阳能电池板收集的能量不是恒定的，而是随着阳光照射的强度而变化。这就是为什么太阳能模块或电池板不直接供应任何电气设备的原因。相反，它们给一个输出与外部电网同步的逆变器供电。
逆变器负责太阳能系统输出功率的电压电平和频率，并始终与电网功率电平保持一致。当我们从太阳能电池板和外部电网供电系统获得电力时，电压水平和电力质量保持不变。由于单机系统或电网后备系统不与电网相连，系统中功率水平的任何变化都会直接影响由其供电的电气设备的性能。
因此，必须有一些手段来维持系统的电压水平和供电率。与这个系统平行连接的电池组负责这个工作。这里的电池是用太阳能发电这电池然后直接或通过逆变器给负载供电。这样就避免了太阳能发电系统中由于阳光强度的变化而引起的电能质量的变化，从而保持了不间断的均匀供电。
通常深循环铅酸电池用于此目的。这些电池通常被设计成能够在使用期间进行多次充电和放电。市场上的电池组一般是6伏或12伏。因此，这种电池的数量可以串联或并联，以获得更高的电池系统的额定电压和电流。
控制器
过度充电和放电不足是不可取的铅酸电池。过充和放电都可能严重损坏电池系统。为了避免这两种情况，需要一个控制器与系统连接，以保持电流的流动来回的电池。
逆变器
很明显，太阳能电池板产生的电是直流电。我们从电网获得的电力是交流电，所以为了运行电网和太阳能系统的一般设备，需要安装逆变器将太阳能系统的直流转换成与电网相同水平的交流电。
在离网系统中，逆变器直接通过电池端子连接，因此来自电池的直流首先转换为交流电，然后馈电给设备。在并网系统中，太阳能电池板直接与逆变器连接，然后逆变器向电网提供相同的电压和频率功率。
在现代的并网系统中，每个太阳能组件通过单个的微逆变器与电网连接，以实现每个太阳能电池板的高压交流。
独立的太阳系的组成部分
上图是一个独立的太阳能电力系统的基本框图。在这里,电力在太阳能电池板中生产的首先供应给太阳能控制器，后者反过来为电池组充电或直接供应给低压直流设备，如笔记本电脑和领导照明系统。通常情况下,电池由太阳能控制器供电，但当太阳能电池板供电不足时，也可以供电给太阳能控制器。
这样，电源均匀地继续向直接与太阳能控制器相连的低压设备供电。在这种方案中，电池组的端子也通过逆变器连接。逆变器将蓄电池组储存的直流电源转换为高压交流电，用于运行大型电器设备，如洗衣机、大型电视和厨房电器等。
电网组件连接太阳能系统
并网太阳能系统有两种类型，一种是单台宏观中心逆变器，另一种是多台微型逆变器。在前一种太阳能系统中，太阳能电池板和电网供电都连接到一个普通的中央逆变器，称为并网逆变器，如下图所示。
这里的逆变器将太阳能电池板的直流转换为电网级别的交流，然后根据系统的瞬时需求向电网以及用户的配电板馈电。在这里，并网逆变器也监测电力供应从电网。
如果它发现电网中有任何电力中断，它就启动太阳能系统的开关系统，将其与电网断开，以确保无太阳能发电可以在停电时反馈给电网。有在能量计在主电网供电线路上连接，记录向电网输出的能源和从电网进口的能源。

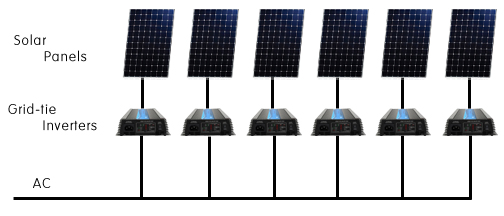

正如我们已经说过的，还有另一种类型的并网系统，其中多个微型逆变器被使用。这里一个微型逆变器连接到每个单独的太阳能模块。除了微型逆变器连接在一起以产生所需的高交流电压外，这个系统的基本框图与前面的系统非常相似。
在之前的例子中,低直流电压的太阳能电池板是先转换为交流电压后转化为高交流电压逆变器的转换操作本身,而是在这种情况下,个体交替微逆变器的输出电压是产生高交流电压加在一起。
