什么是线路反应堆？

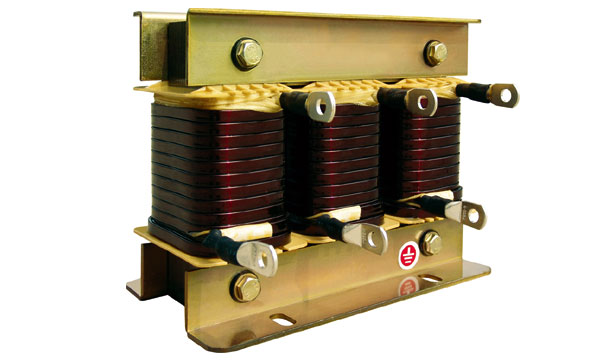

线路反应器（也称为电反应器或扼流圈）是一个变频驱动(VFD)附件，由形成磁场的线圈组成当前流过它。这个磁场限制了电流的上升速度，从而减少了谐波保护驱动器免受电力系统冲击和瞬变。

反应堆在电力系统中起许多作用。反应器通常根据其应用方式进行分类。如:

从建设的角度来看，反应器被归类为：

从运作的角度看，核反应堆分为:

除此之外，该反应器还可分为:

这个电抗器在系统中通常是并联的。分流电抗器的一般用途是补偿系统中电流的电容性分量。也就是说，该电抗器主要用于吸收由于系统电容效应而产生的无功功率。

在一个变电站，并联反应器正常连接在线和地之间。根据系统要求，由反应器吸收的VAR可以是固定的或可变的。通过使用相控制晶闸管或通过铁芯的DC磁化可以实现反应器中的VAR的变化。该变化也可以通过与反应器相关联的离线或在线抽头更换器来实现。

根据电力系统的配置，分流式反应器可以是单相或三相。根据其设计特征，分流式反应器可以是空气芯或覆盖的铁芯。这也可以磁屏蔽或没有磁屏蔽。该并联抗滤器也可以设计有额外的装载绕组，用于为系统提供辅助电源。

限流电抗器是一种串联电抗器。串联电抗器是串联连接到系统上的。它们通常被用于限制系统中的故障电流或促进并联电网中负荷的合理分配。当串联电抗器与交流发电机连接时，我们称之为发电机线路电抗器。这是为了减少三相短路故障时的应力。

串联电抗器也可以在进料器或电气总线中串联连接，以最大限度地减少系统其他部分的短路故障的影响。作为系统的短路电流的影响变得有限，该部分的设备和导体的短路电流承受额定值可以较小。这使得系统具有成本效益。

当合适额定值的反应器连接在系统的中性和地球连接之间时，在系统中接地故障期间将线限制在地接地电流中，它被称为中性接地反应堆。

当一个电容器银行在不带电的情况下，开关可能会有很高的侵入电流流过它。为了限制该浪涌电流电抗器与电容器组的每个阶段串联连接。用于此目的的反应器称为阻尼反应器。这个潮湿了电容器的暂态状态。它还有助于抑制系统中存在的谐波。除了其连续电流承载能力之外，这些反应器通常还具有其最高浪涌电流。

与馈线系列连接的波阱是一种反应堆。该反应器以及线的耦合电容器产生滤波器电路以阻止功率频率以外的频率。这种类型的反应器主要用于促进电力线载波通信。这称为调谐电抗器。由于它用于创建滤波器电路，它也称为滤波器反应堆。通常和普遍地称为波阱。

在三角洲连接的电力系统中，使用星点或中性点锯齿形星形连接三相电抗器，称为接地变压器。这种电抗器可以有二次绕组，以获得电力，作为对变电站的辅助供电。这就是为什么这个电抗器也被称为接地变压器。

连接在中性点与接地之间以限制单相接地故障电流的电抗器称为消弧器。

反应器还用于过滤DC电力中存在的谐波。用于此目的的直流电网中使用的反应器称为平滑反应堆。
