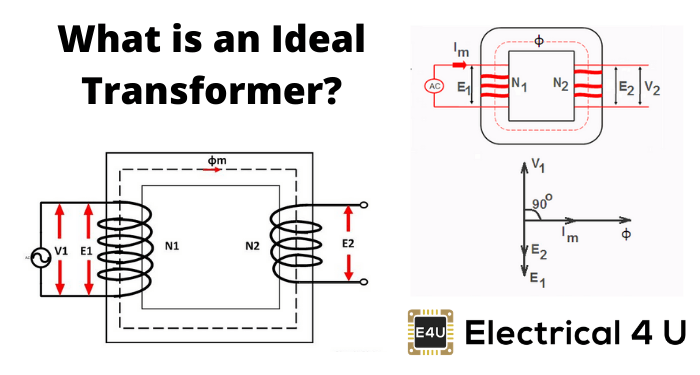

理想变压器:它是什么?

理想变压器的定义

一个理想变压器是一个没有任何损耗的假想变压器，即没有铁芯损耗、铜损耗和变压器中的任何其他损耗。该变压器的效率被认为是100%。

理想变压器模型

的理想变压器在考虑变压器绕组是纯电感的基础上，建立了模型变压器铁心损失是免费的。也有0变压器漏抗(电抗是逆流而上吗当前的由于其从电路元件电感和电容)。

这意味着，100%的磁通通过铁芯并连接变压器的一次和二次绕组。虽然每一曲折必有其内在电阻这导致了电压降和我²R损失。在这样的理想变压器模型中，线圈被认为是理想的(全电感)，这意味着线圈的电阻为零。

现在如果一个交流电源电压V₁应用在理想变压器的初级绕组上，会有一个反自动势E₁在纯180度的一次绕组中的感应^o与电源电压V相反₁。

用于开发反电动势E₁通过初级绕组，它绘制当前的从源头产生所需的磁通。由于初级绕组是纯电感的，所以电流滞后90^o从电源电压。这种电流称为I型变压器的励磁电流_μ。

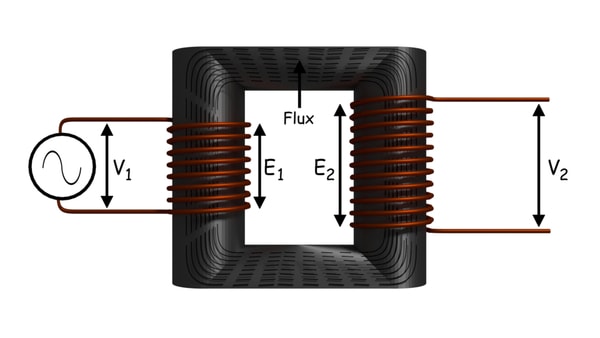

这种交流磁化电流_μ产生交变磁通φ。磁通与产生磁通的电流成正比，因此磁通与电流是同相的。这个磁通也通过变压器的铁心连接第二绕组。因此，会有另一个电动势E₂通过次级绕组感应，这是如图所示的相互感应电动势。
