什么是步进电机司机？

一种步进电机驾驶员（要么步进电机驱动）是用于驱动或运行步进电机的电路。步进电机驱动器通常由控制器，驱动器和步进电机连接组成。

今天市场上市了很多驾驶电路。

随着时间的推移，已经更容易更容易地接口到步进电机。

将驱动电路连接到它，几乎可以立即立即运行电机。

这些电路进来当前和电压因此，重要的是，你选择正确的驱动电路根据电机评分。

控制器的选择是构建驾驶员的第一步。它必须为步进至少有4个输出引脚。此外，它必须包含定时器，ADC，串行端口等。根据将使用驱动程序的应用程序。

如今，人们正从晶体管等分立驱动元件转向更紧凑的集成集成电路。

这些驱动IC以合理的成本提供，并且更容易在组装中实现，这提高了电路的总体设计时间。

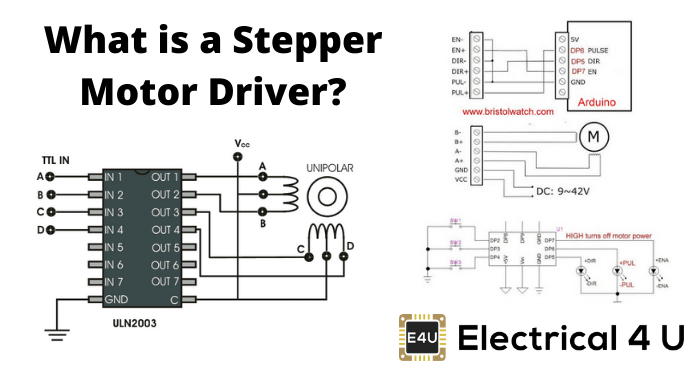

司机必须选择适合的电机评级的方面当前和电压。ULN2003系列驱动程序在基于非H Bridge的应用中最受欢迎，适用于步进电机驱动。

ULN内的每个达林顿对都可以处理高达500mA，最大电压可以高达50VDC。

步进电机可以在5 V至12V的电压下运行，并且类似地，当前的抽取将在100 mA到400 mA的范围内。

供应商将提供电机的规格。因此，我们必须设计供货。必须调节功率，以避免速度和扭矩的波动。

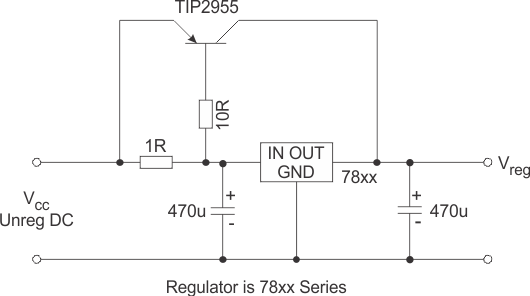

自从7812年电压调节器只能处理最多1A的电流，在此处使用外侧晶体管。它可以处理电流的5 A.根据总计，必须提供适当的散热器当前画画。

上面的框图显示了连接的流程和驱动板的各个组件之间的互连。

步进电机驱动器是一个愚蠢的电子器件，除非你编程微控制器给信号正确通过驱动器的步进电机。yabo和365哪个平台更大

步进电机可以在全步，波驱动器或半踏上的许多模式下操作（请参阅步进电机上的序列）。

因此，我们必须使驾驶员交互式足够足以从用户拍摄命令，并执行所需的踩踏。此外，我们必须控制旋转速度。开始/停止命令必须启动或停止电机旋转。

为了完成上述功能，我们需要在微控制器上使用额外的引脚。选择步进方式和启动或停止电机需要两个引脚。

需要一个引脚来连接一个锅，这将充当速度控制器。微控制器内的ADC将用于控制旋转速度。

如果你计划使用CAD软件如EAGLE制作自己的板，确保你提供足够的厚度让电机电流流动，而不会使板过热。

此外，随着电动机是电感组件，必须注意不要通过干扰扰乱其他信号路径。必须遵循适当的ERC和DRC检查。

注意：
建立A.步进电机驱动更多的是关于选择合适的电源和驱动器，而微控制器的选择是次要的。

许多微控制器可以进行旋转电机的简单工作。尽管如此，关于的设计考虑因素电压和潮流您必须在设计驱动程序时专注于。

此外，单个驱动板必须在宽范围内处理电压和电流，不仅适用于单个电机。这将使您可以在许多不同的项目中使用同一板，而不是每次都会制作新的板。
