RCCB(剩余电流断路器)属于大范围的断路器。我们知道有几种类型的微型断路器如塑壳断路器，其工作原理不同，有不同的安全目的。
功能:剩余电流断路器本质上是一种检测电流并断开任何低电流的装置电压(不平衡电流)电路每当有故障发生时。
目的:剩余电流断路器主要是为了防止人受到电击或因电击而死亡。它通过在几分之一秒内断开主电路来防止事故的发生。
剩余电流断路器是如何工作的?
它的工作原理非常简单基尔霍夫电流定律即传入的当前的在电路中的电流必须等于从该电路输出的电流。这断路器当发生故障时，线路的电流平衡与中性点的电流平衡不匹配(当故障电流找到另一条电流接地路径时，就发生不平衡)。
它的电路是这样做的，每一次它比较输入和输出的电路电流的值。当它不相等时，剩余电流(基本上是两种电流之间的区别)就会触发电路跳闸/关闭。

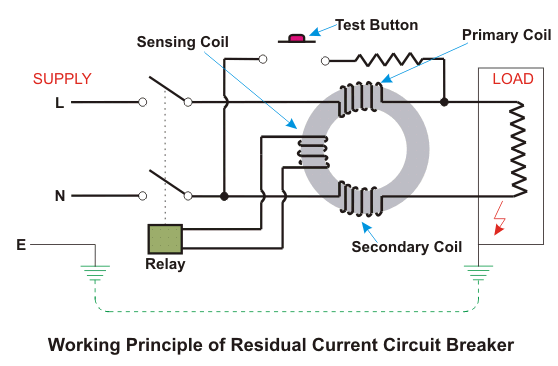

剩余电流断路器的工作原理
其基本工作原理在于环形变压器如图所示，包含三个线圈。有两个线圈说一次(包含线电流)和二次(包含中性电流)，如果两者产生相等和相反的磁通电流是相等的。
每当出现故障时，两个电流都发生变化，就会产生不平衡磁通，而不平衡磁通又会产生差动电流，流过连接到继电器的第三个线圈(如图所示的感应线圈)。
的环形变压器，感应线圈和继电器一起称为RCD -剩余电流装置。
测试电路:
测试电路通常包含在RCD中，RCD基本上连接在线路之间导体在负载侧和电源空档处。当接通或断开带电电源时，它有助于测试电路。当测试按钮被推时，电流开始流过测试电路，这取决于电阻在这个电路中提供。该电流通过RCD线边线圈随负载当前的。但由于该电路旁路的中性侧线圈的RCD，将有一个不平衡的线路侧和中性侧线圈的设备，因此，RCCB跳闸，断开电源，即使在正常情况下。这就是测试电路的可靠性的方法RCCB。
剩余电流断路器的类型
2杆:它适用于由一个带电和一个零线槽组成的单相线路。
4杆:适用于四槽的三相线路，三相线可与零线连接。
结论:
因此，它为工业和其他高电压商业场所的主要电路提供了一种实时保护装置，因为它总是有冲击和意外死亡的风险。
