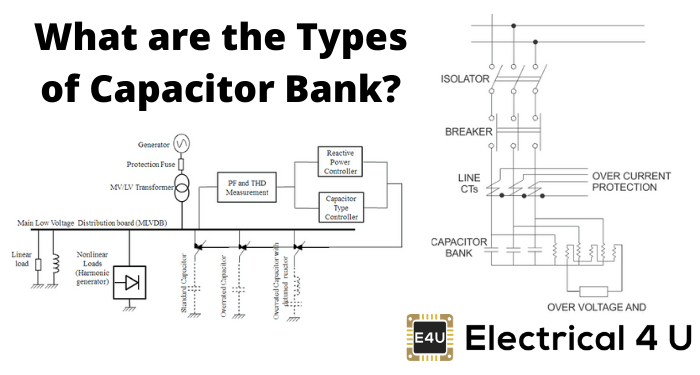

电容器组类型

一个单位电容器银行通常称为电容器单元。电容器单元为单相单元。这些单相单元以星形或三角形连接，形成一个完整的三相电容组。虽然有些厂家很少生产三相电容器单元，但通常可用的电容器单元都是单相型。的

1. 外部熔凝电容器组。
2. 内熔电容器组。
3. 保险丝少电容器组。

让我们逐一讨论这些类型的电容器组。

外熔电容器组

在这个电容器组类型，保险丝单元提供给每个电容器单位外部。在任何单元的故障，外部提供的保险丝将被烧断。由于熔断系统断开了故障电容单元，银行将继续它的服务，没有任何中断。在这种类型的电容器中，各单元是并联的。
由于电容器组的每相并联有多个电容器单元，因此当其中一个单元出现故障时，对整个电容器组的性能影响不大。由于一个电容单元在一相中缺失，因此电容比其他两个相的低。这将导致更高的电压在其他两个阶段的银行。如果一组电容器单元的容量足够低，那么在没有任何单元的情况下，就不会有很大的电压不平衡。这就是为什么每个电容单位的VAR评级在银行被限制到一个指定的极限。
在外部熔断的电容器银行，通过目测识别出熔断器单元，可以很容易地识别出故障单元。
电容单元的额定值一般在50kvar ~ 40kvar之间。
它的主要缺点是电容器组类型是任何一个熔断器单元发生故障，就会感觉到不平衡，即使银行的所有电容单元都是健康的。

内熔电容器组

整个电容器组构造在一个单一的安排。根据整组电容的额定值，多个电容元件并联或串联。每个电容器元件都有单独的保险丝保护。由于保险丝和电容器元件放置在同一外壳内，因此称为内熔电容器组。在这个电容器组类型，每个电容元件在额数上都非常小，因此如果任何一个元件失效，对组的性能不会有显著影响。内熔电容器组可以令人满意地运行，甚至不止一个电容器元件失效。
该银行的主要缺点是，在许多电容元件的故障，整个银行是要更换。没有单件更换的范围。
它的主要优点是易于安装，也易于维护。

无保险丝电容器组

在这种类型的电容器银行所需要的保险丝单元的数量串联连接到一个电容串。然后所需的数目所需的这些串是并联连接到农场电容器组每相。然后三个相似的每个相组连接在星形或三角形农场整个3相电容组。电容器串的单元根本没有受到任何内部或外部熔合安排的保护。在这个系统中，如果一个字符串的一个单元由于短路而失效，则不会有显著的变化当前的通过这个串，因为有许多其他电容串联在这个路径上。由于串中短路单元的影响足够小，可以在更换故障单元之前延长运行时间。这就是原因，为什么保险丝不需要从系统隔离故障单元电容器组类型立即后，单位成为故障。

无熔断器电容组的优点

主要的无熔断器电容组的优点是谁,

1. 它们比熔凝电容器组便宜。
2. 与熔凝电容器组相比，它们需要更少的空间。
3. 在无熔断器电容器组中，互连线能正确绝缘，减少了鸟型、蛇型或鼠型故障的发生。

缺点保险丝少电容器组

也有一些无保险丝电容器组的缺点。

1. 任何银行、单位的接地故障，如套管故障、油箱与带电部分之间的绝缘故障电容器，由于没有提供任何保险丝，应立即通过与此银行相关的电路制动器跳闸清除。
2. 对于任何电容单元的更换，只需要相同的备件。它不能管理可用的标准电容单元。因此，必须有足够的库存相同的电容器单位可用的现场，这是一个额外的投资。
3. 有时仅靠目测很难找到银行的实际故障单位。更换实际故障单元的时间将会增加。
4. 精密的继电器和控制系统对无保险丝电容器组至关重要。当继电器的输入电源故障时，银行的继电器系统也应该能够跳闸与之相关的电路断路。
5. 需要外部电抗器来限制电容器中的瞬态电流。
