图论在理解复杂方面起着非常关键的作用电路。这实际上意味着，一个包含6个以上回路的电路，用笔和纸手工处理起来非常复杂。如果我们有一台带multisim的计算机，那么它就会变得很容易处理，但是如果没有计算机，它就会变得太复杂，所以我们通常倾向于简单地分析这种电路图论。
图表是如何形成的?
电路中的每个元件都是图的一个分支，而有源源则是电压源和电流源用内部阻抗代替(用短路代替电压源，而用开路代替电流源)。
有向图是指在每个分支上都包含有方向的流的方向图当前的在待分析的电路中。
平面图
平面图是可以表示在平面上而不交叉任何分支的图。下图显示了一个平面图形的例子，因为在图形中没有分支切割任何其他分支。
乍一看，它看起来像非平面图因为两个电阻器彼此交叉，但它确实是平面图可以如下图所示。
看似非平面的图形并不总是非平面的，只要稍加修改，它就可以变成平面的。请参见下面的示例进行解释。

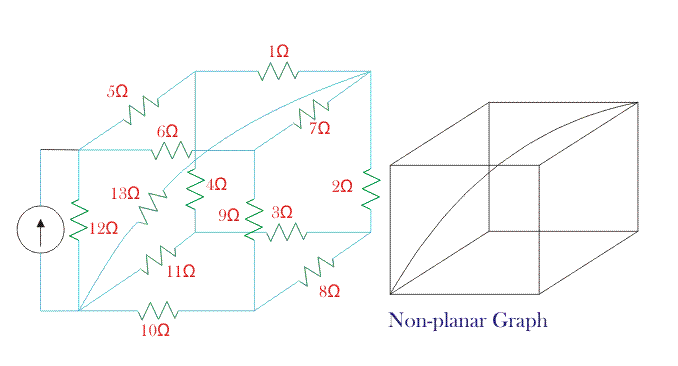

Non-Planar图
非平面图是一种在纸上不交叉其他分支就无法表示的。
