LAP绕组：Simplex和双工圈绕组（公式和图表）

电枢绕组可以分为两种类型 -搭载绕组和波浪绕组。在这里我们将讨论L.AP绕组和直流机中的两种主要类型的搭载绕组。

这些被称为单纯圈绕组和双面圈绕组。

什么是一圈绕组？

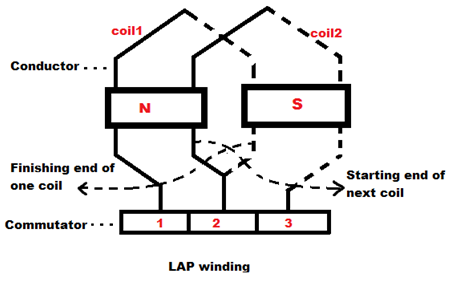

一圈绕组是绕组，连续线圈彼此重叠。它被命名为“膝盖”绕组，因为它使其后续线圈翻转或圈出来。圈绕组配置的图如下所示。

在该绕组中，一个线圈的精加工端连接到一个换向器段，并且下一条线圈的起始端位于同一杆下并与相同的换向器段连接。

在这里，我们可以在图片中看到，线圈1的精加工和线圈2的起始端均连接到换向器段 - 2，两个线圈在这里是n杆的相同磁极下方。

有两种不同类型的搭载绕组：

1. Simplex Lap绕组
2. 双工圈绕组

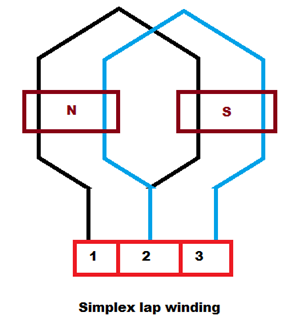

Simplex Lap绕组

调用刷子之间的平行路径的数量等于磁极数量的绕组Simplex Lap绕组。

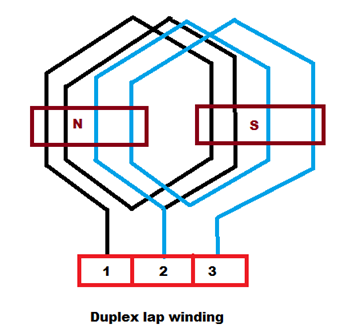

双工圈绕组

如果电刷之间的平行路径数是两极数的两倍，这种绕组就叫做双工圈绕组。

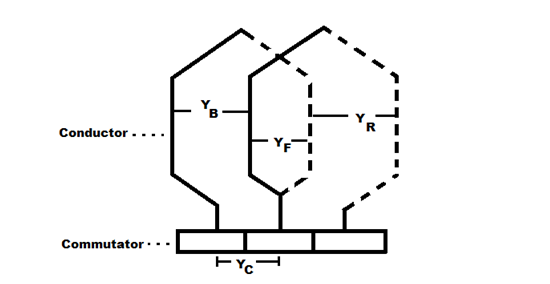

在设计膝盖绕组时要记住的一些重要观点：
如果，

• z =数量导体
• p =杆的数量
• y_B.=后部音高
• y_F=前距
• y_C=换向器音高
• y_一种平均极距
• y_P.=极距
• y_R.=结果音高

然后，背部和前距是相反的标志，它们不能等于。
y_B.= Y._F±2m.

• m =绕组的多重性。
• M = 1对于单纯乳液绕组
• m = 2用于双卷绕

的时候,
y_B.> Y_F，它被称为渐进式蜿蜒。
y_B.F，它被称为倒退绕组。

背部间距和前距必须是奇数。

结果音高（Y_R.) = Y_B.- Y_F= 2M.

y_R.即使是因为它是两个奇数之间的区别。

换向器音高（Y_C) = m±
LAP绕组中的并行路径数= MP

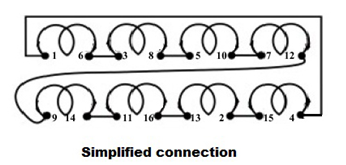

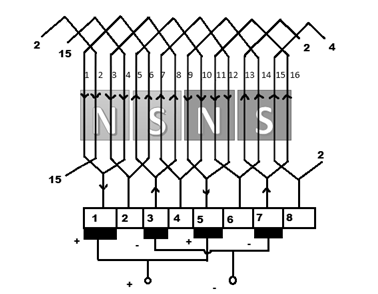

让我们从1开始^圣导体那

重新连接	前连接
1到（1 + yB.）=（1 + 5）= 6	6到（6-yF）=（6 - 3）= 3
3至（3 + 5）= 8	8到（8-3）= 5
5至（5 + 5）= 10	10至（10-3）= 7
7到（7 + 5）= 12	12至（12-3）= 9
9到（9 + 5）= 14	14至（14-3）= 11
11至（11 + 5）= 16	16至（16-3）= 13
13至（13 + 5）= 18 =（18-16）= 2	2至（18-3）= 15
15至（15 + 5）= 20 =（20-16）= 4	4 to (20-3) = 17 = (17-16) = 1

膝绕组的优点

搭接绕组的优点包括：

1. 这种绕组必然需要大当前应用程序，因为它具有更平行的路径。
2. 它适合低电压和高电流发电机。

休闲绕组的缺点

LAP绕组的缺点包括：

1. 与波浪绕组相比，它给出了更少的EMF。这次绕组需要更多的不。的导体提供相同的EMF，这导致高绕组成本。
2. 它在电枢插槽中的空间不太有效。
