了解电枢绕组直流发电机我们首先需要了解极距,线圈,和线圈跨距。
什么是极距?
极距定义为直流电机中两个相邻磁极中心之间的圆周距离。这个距离是根据电枢槽或电枢导体来测量的，它们位于两个相邻的极中心之间。
极距等于电枢槽的总数除以机器的总极数。
例如，如果在电枢周边有96个槽和4个极，电枢槽的数目在两个相邻的极中心之间将是96/4 = 24。因此,极距那台直流电动机的比例是24。
因此极距等于电枢槽的总数除以总极数，我们也可以这样称呼它每极电枢槽。
极距的公式和一个工作的例子在下面的视频中讨论:
什么是线圈?
直流电机的线圈是由一圈或多圈的绕组组成的导体。如果线圈是由一个单圈或一个单圈的导体，它被称为单圈线圈。如果线圈是由一个导体的多个匝组成的，我们称之为多匝线圈。
一个单匝线圈将在线圈的每一侧有一个导体，而在多匝线圈中，将在线圈的每一侧有多个导体。无论线圈的每一面导体的数目是多少，每一面线圈只放在一个电枢槽内。
这意味着一个特定线圈一侧的所有导体必须只放在一个槽中。同样地，我们将线圈另一侧的所有导体放在另一个电枢槽中。
线圈和线圈跨度在下面的视频中更详细地讨论。

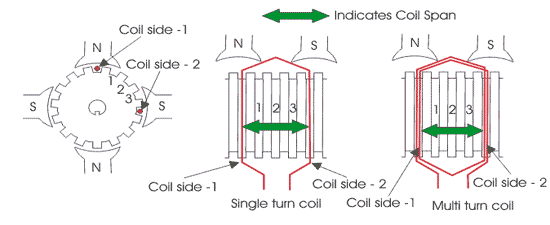

什么是线圈跨度(线圈间距)?
线圈跨距(也称为线圈节距)定义为线圈两侧之间的圆周距离，用它们之间的电枢槽数来测量。这意味着，在放置线圈的一边在一个特定的槽后，有多少共轭槽，另一边相同的线圈被放置在电枢。这个数字称为线圈跨度。
如果线圈跨度等于极距，那么电枢绕组据说是full - pitch。在这种情况下，线圈的两个相反的侧面在两个相反的极点下。
因此，电动势感应在线圈的一边将在一个180o与线圈另一端感应的电动势相移。因此，线圈的总端电压将只是这两个电磁场的直接算术和。
如果线圈跨度小于极节距，则绕组称为分数节距。在这个线圈中，两侧感应电动势之间的相位差小于180o。因此合成终端电压线圈的矢量和是这两个电磁场的矢量和，它小于全音高线圈的矢量和。
在实践中,线圈节距(或跨度)低至极距的十分之八，使用时不会严重降低电动势。部分搭绕组是故意使用，以达到一个实质性的节省铜的端连接和为改善换向。
电枢绕组的节距
回到球场(Yb)
一个线圈在电枢的后面前进。这种进步是用电枢导体来衡量的，称为电枢导体回到球场。它等于与换向器的给定部分相连的导体的差数。
前节(Yf)
电枢导体的数量或元件跨越一个线圈在前面称为前节。
或者，我们将前节距定义为连接前节的下一个线圈(即电枢的换向器端)的第二导体之间的距离。
换句话说，它是在电枢后端连接在一起的导体的数差。我们展示了前面和后面的音高一圈，和波绕组在下图。
合成沥青(Y)
它是一个线圈的起点与它所连接的下一个线圈的起点之间的距离。
作为一个预防措施，我们应该记住所有这些音高，虽然通常是关于电枢导体的，也是电枢槽或换向棒的时间。
换向器间距
换向器间距定义为同一电枢线圈两端连接的两个换向器段之间的距离。我们用换向棒或节来测量换向器的节距。

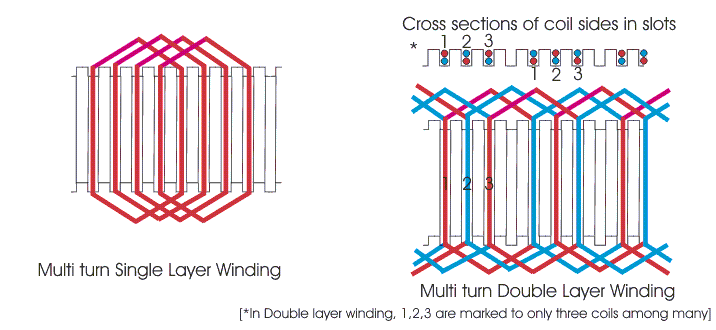

单层电枢绕组
我们放置电枢线圈侧在电枢槽不同。在某些安排中，电枢线圈的每一面占据一个单独的槽。
换句话说，我们放置一个线圈边在每个电枢槽。我们把这种安排称为单层绕组。
两层电枢绕组
在其他类型的电枢绕组中，布置两个线圈侧占据每个电枢槽;一个占据槽的上半部分，另一个占据槽的下半部分。
我们将线圈置于两层线圈中，如果一侧占据上半部分，那么另一侧在一段线圈间距的距离内占据另一个槽的下半部分。
