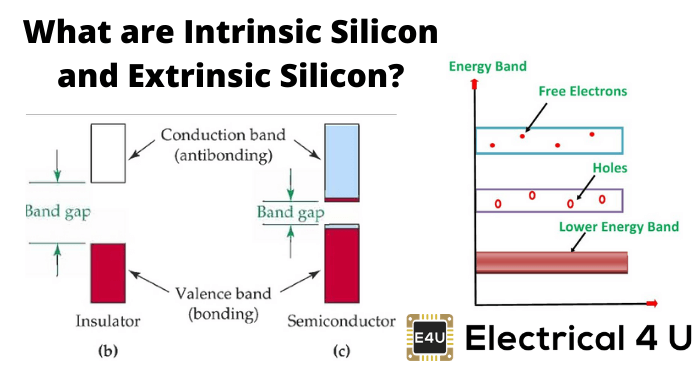

内在硅
硅是一个重要的元素半导体。硅是IV族材料。在其外侧轨道中，它具有四个价电子，其通过与四个相邻的硅原子的价电子的共价键保持。这些价电子不适用于电力。所以，在oO.K内在硅表现得像一个绝缘子。当温度上升时，一些价电子由于热能而破坏共价键。通过留下自由电子引起的粘合中的这种空位被认为是孔。换句话说，在任何温度下更大O.K中的一些价电子在半导体晶体中获得足够的能量，以跳到来自帷幔带的传导带，并留在价带中的孔后面。在室温下，该能量大致等于1.2eV（即300O.k）等于硅的带隙能量。
在里面内在硅晶体，孔的数量等于自由电子的数量。由于每种电子时，当叶子时，共价键在破碎的粘合中有助于一个孔。在某些温度下，始终通过获得热能产生新的电子孔对，但同时，由于重组，相同数量的电子孔对丢失。因此，在一定体积的芯片的特定温度下，电子空穴对的一定量保持不变。这是一个平衡条件。因此，这显然是，在平衡条件下，自由电子浓度n和孔浓度p等于彼此等于，这是内部电荷载流子浓度（n一世）。即，n = p = n一世。该原子结构如下所示。
固有硅在0O.K.

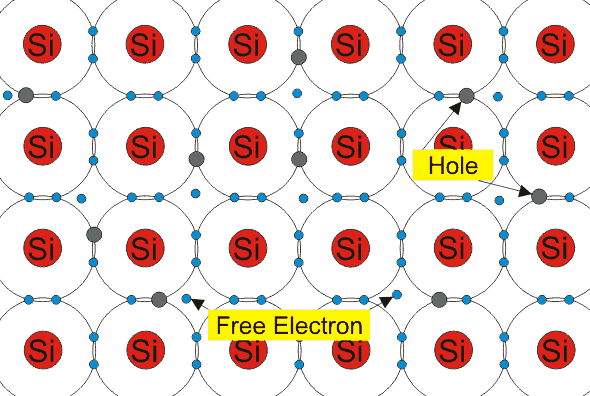

室温下的固有硅
外在硅
当掺杂有受控的掺杂剂时，本征硅可以进入外部硅。它被掺杂有供体原子（V组元素）它变成了n型半导体当它掺杂有受体原子（第III组元素）时，它变成了P型半导体。
让少量组V元素添加到固有硅晶体中。V组元素的实例是磷（P），砷（AS），锑（SB）和铋（BI）。他们有五个价电子。当它们置换Si原子时，四种价电子使与相邻原子的共价键和不参与形成共价键的第五电子松散地连接到母体原子上，并且可以容易地将原子作为自由电子留下。硅所需的能量本目的是为了释放第五电子约0.05eV。这种杂质被命名为捐赠者，因为这有助于自由电子对硅晶体。硅称为N型或负型硅，因为电子是带负电荷的颗粒。
费米能量水平移动到N型硅中的导通带更靠近。这里，自由电子的数量增加了电子的内在浓度。另一方面，由于具有较大数量的游离电子浓度，孔数量减少了内在空穴浓度。电子是多数电荷运营商.。

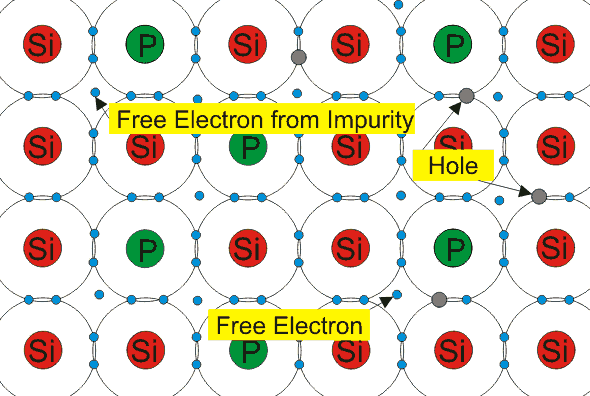

具有五价杂质的外在硅
如果将少量的III元素添加到内在型中半导体晶体，然后它们置换硅原子，III组，如ai，B，具有三个价电子。这三个电子使得共价键与相邻原子产生孔。这些杂质原子称为受体。假设作为孔的已知为p型半导体的半导体被标记为正电荷。

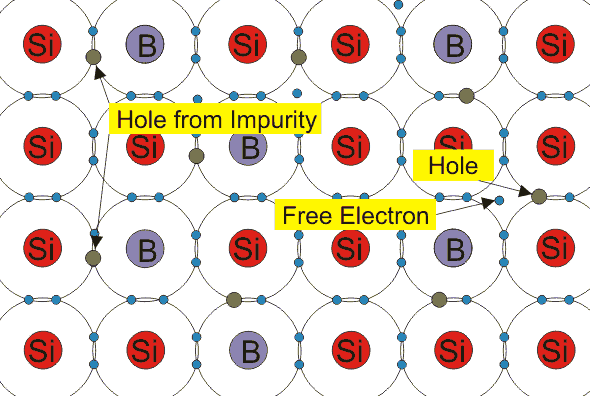

具有三价杂质的外在硅
费米能量水平向下移动，更接近p型半导体中的价键。这里，孔的数量增加，并且在硅的固有载体浓度上减少了电子的数量，因为这里的自由电子在晶体中获得了大量孔。在p型半导体中孔是大多数电荷运营商.。
硅的固有载体浓度
当电子从价带跳跃由于热激励而从价带跳跃到导通带时，在连接带和价带中的导通带和孔中的两个带中产生自由载波。这些载体的浓度称为固有载体浓度。实际上在纯或内在硅晶体中，孔（P）和电子（n）的数量彼此相等，它们等于内在载体浓度n一世。因此，n = p = n一世
否。这些载体取决于带隙能量。对于硅，带隙能量为1.2eV在298O.随着温度的增加，硅中的k内在载流子浓度增加。硅中的固有载体浓度由，
这里，T =绝对尺度的温度
300时的内在载体浓度O.k是1.01×1010.厘米-3。但之前接受的值是1.5×1010.厘米-3。
