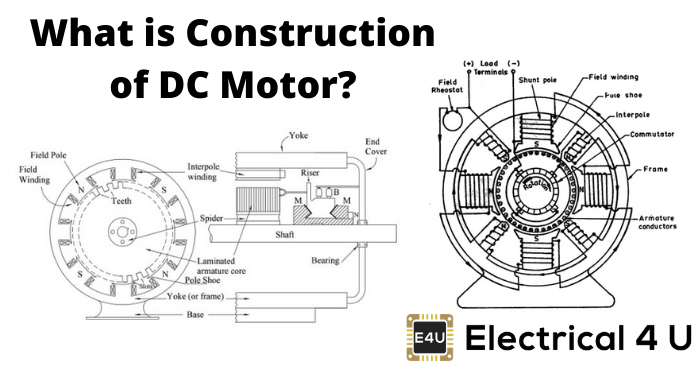

直流电机的施工（零件和图像）

直流电动机是一种转换直流电能到机械能的装置（学习A.直流电机的工作原理）。

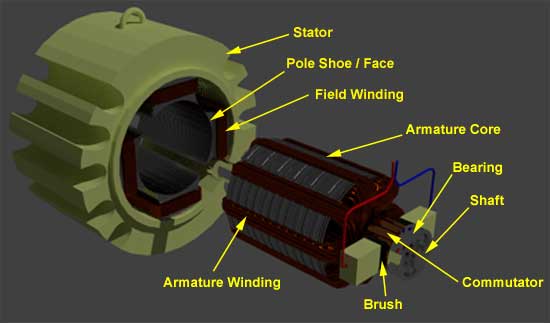

DC电机采用：

• 一个定子
• 转子
• 一种轭
• 杆子
• 现场绕组
• 电枢绕组
• 换向器
• 刷子

定子是DC机器的静态部分，其容纳现场绕组并接收供应。转子是直流机的旋转部分，其带来了机械旋转。

所有这些部分都放在一起弥补了总数建筑A.直流电机。

如果您更喜欢视频解释，这是一个关于DC机器的构造的视频：

直流电机的轭

磁框架或直流电机的轭由铸铁或钢组成，形成定子的组成部分或电动机的静态部分。

其主要功能是在电动机的复杂内部形成保护覆盖物，并为电枢提供支撑。它还通过将磁极和现场绕组容纳来支持现场系统直流电机。

直流电机的极点

磁性直流电机的极点是用螺钉安装在轭的内壁上的结构。磁极的构造基本上包括两部分。即，杆芯和杆靴在液压下堆叠在一起，然后连接在轭上。这两个结构被分配出不同目的，杆芯是小的横截面区域，其功能是将杆鞋握在轭上，而具有相对较大的横截面积的杆鞋铺设助势在定子和转子之间的气隙产生，以减少由于磁阻而导致的损耗。杆鞋还带有用于产生场通量的现场绕组的插槽。

直流电机的现场绕组

该直流电机的现场绕组用现场线圈（铜线）制成，以这种方式缠绕在杆鞋的槽上方的情况下当前流过它，然后产生相邻的极性具有相反的极性。现场绕组基本上形成电磁铁，其产生现场通量，在该磁通下，直流电动机的转子电枢旋转，并导致有效的助焊剂切割。

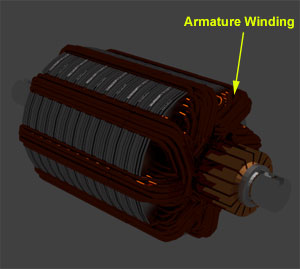

直流电机的电枢绕组

该直流电机的电枢绕组附着在转子或机器的旋转部分，并且结果受到改变磁场在其旋转的路径中，直接导致磁损失。因此，转子由电枢芯制成，该电枢芯是由几个低滞后硅钢层压制成的，以减少滞后等磁力损失涡流分别丢失。这些层压钢板堆叠在一起以形成电枢芯的圆柱形结构。

电枢芯设置有由与芯相同的材料制成的槽衔接绕组用几个铜线制成，均匀地分布在芯的整个周边上。槽开口闭合纤维楔以防止导体由于在电枢旋转期间产生的高离心力，在供应时产生的高离心力当前和领域。

建设直流电机的电枢绕组可以是两种类型： -

搭载绕组

在这种情况下，导体A之间的并行路径的数量等于极点P.
即a = p
***一种简单的记忆方式是通过记住单词→→l a = p

波浪绕组

在这种情况下，之间的并行路径的数量导体无论杆数量如何，A总是等于2。因此，机器设计是相应的。

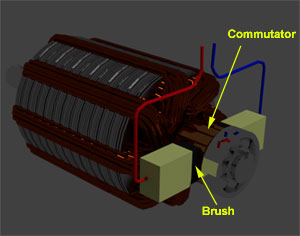

直流电机的换向器

该直流电机的换向器是由堆叠在一起的铜段组成的圆柱形结构，但是通过云母彼此隔热。它的主要功能，就直流电机而言，涉及通勤或继电器当前从主电源到衔接绕组穿过旋转结构直流电机的刷子。

直流电机的刷子

该直流电机的刷子用碳或石墨结构制成，在旋转换向器上进行滑动接触。刷子用于将电流从外部电路中继到其流入电枢绕组的旋转换向器形式。所以，换向器和刷子单元直流电机关注从静态传递电力电路到机械旋转区域或转子。
