什么是漏电电阻?

漏泄电阻器是标准的电阻器与高压电源电路的输出并联，以释放存储在电源滤波器中的电荷电容器当设备关闭时。这是出于安全考虑。

设备在关机状态下使用时，如果有人不小心触碰，即使设备处于关机状态，也有可能触电。因此，为了安全起见，有必要对电容器放电。泄放电阻器因此被用来帮助防止不必要的放电。

为了了解分流电阻的重要性，我们需要一个使用滤波器的电路。例如，我们选a全波整流电路。整流器的输出不是纯直流信号。它是脉冲直流信号，这个电源不能直接给负载。

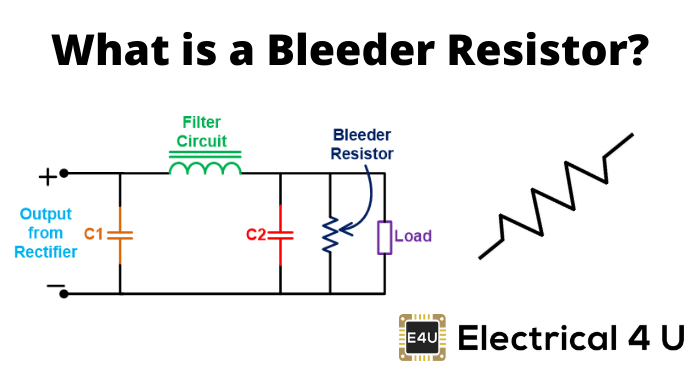

因此，我们使用一个滤波电路，使整流器的输出为纯直流信号。滤波器由电容和电感组成。下面的电路表明整流器的输出是通过滤波电路和泄放电阻给负载的。

如图所示，泄放电阻与电容器并联。在设备处于正常状态时，电容在峰值时充电。如果我们关掉这个装置，电容仍然可以节省一些电量。

现在，如果漏电电阻没有连接，有人触摸了端子，电容将通过那个人放电。那个人会被电击。

但是如果我们将一个标准电阻与那个电容并联，电容就会通过电阻放电。

如果选择一个小值电阻器，它将提供高速漏电。但是它消耗更多的能量。如果选择一个高值电阻器，它将导致更少的功率损失，但出血速度更少。

因此，设计者必须选择一个合适的阻值，既要高到不干扰电源，又要低到在短时间内放电。

为了计算出适当的泄放电阻器的值，需要考虑瞬时电阻之间的关系电压在电容器V_t，泄放电阻(R)，初始值V_u。总电容为C，瞬时周期为t，则可由下式计算出泄放电阻的值。

$V_t = V_u e^{\frac{-t}{RC}$

$\frac{V_t}{V_u} = e^{\frac{-t}{RC}$

$ln(\frac{V_t}{V_u}) = \frac{-t}{RC}$

$\ [R = \压裂{- t} {C \ * ln(\压裂{V_t} {V_u})} \]$

在上式中，为安全起见，应将瞬时电压保持在较低的值。但如果你使它为零，释放电阻放电电容所需要的时间是无限的。因此，设计者必须设定适当的安全电压值和放电所需的时间。

$P = \frac{V_0^2}{R}$

现在如果选择一个快速放电的放气电阻，电阻就会非常低。而且会增加功率损耗。在上式中，V₀为初始电压，P为泄放电阻消耗的功率。

因此，设计者必须确定电阻器的功率损耗和渗出速度的期望值。

出于安全考虑，电路中使用了分流电阻器。但它也有助于提高电压调整一个抽头电阻器用作分压器。

电压调节的定义是空载和满载电压之差与空载电压之比。电压调节方程如下式所示。

$V_r = \frac{V_0 - V_f}{V_f}$

在V₀空载电压和V_f为满载电压。电压调节良好时，取V值_r尽量保持低价格。

现在如果分流电阻与滤波电容和负载电阻并联。因此，电压降既发生在负载电阻上，也发生在泄压电阻上。

当电源给定时，负载电阻上的压降就出现了。但是，当电源关闭时，通过泄压电阻的电压降就会出现。因此，它增加了空载电压的值。

因此，减小空载电压与满载电压之差的值，提高电路的电压调节能力。

如果你想在你的电路中安排多个电压，一个抽头电阻被用作一个泄放电阻。电路布置如下图所示。

如图所示，漏气电阻器有三个接头。通过使用适当的分接头，我们可以在负载上有三种不同的电压。因此，这就提供了一个分压器的功能。

泄放电阻器的主要功能是安全。它是用来放电电容器后，设备是关闭。电路安排，这是如下图所示。
