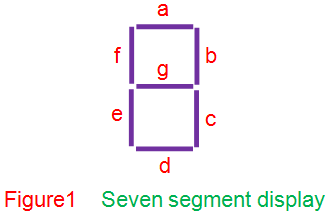

BCD (二进制编码的十进制)是一种编码方案，每一个十进制数字都用其等效的4位二进制模式表示。七段显示由任一组成的七个独立部分组成的发光二极管(led)或液晶显示器(lcd)以确定的模式排列(图1)。
为了使显示工作，这些段在它们的输入被特定的逻辑级别驱动。根据这个，7段显示被发现是两种类型，即，共同阴极型和共同阳极型。

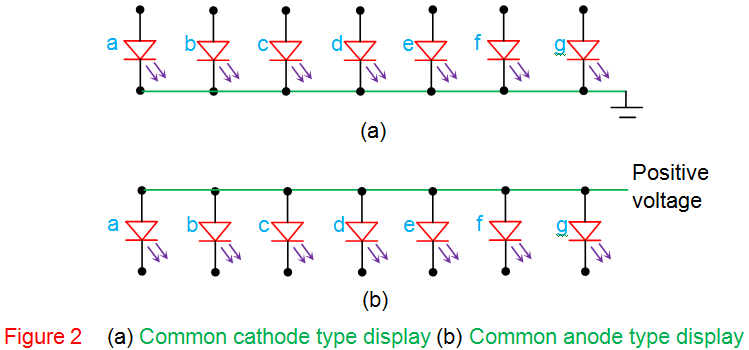

一个普通的阴极显示器(图2a)有其所有的阴极端子领导分段系在一起(绿线)。而且，这是基于逻辑的，因此被认为处于逻辑0状态。这意味着为了点亮LED，需要把它调高。另一方面，图2b所示的公共阳极显示器将其所有阳极端子连接在一起，并通过连接到一个正电源进一步驱动其升高电压(绿线)。因此，这类显示工作，一个必须驱动低阴极端子的各个LED段。

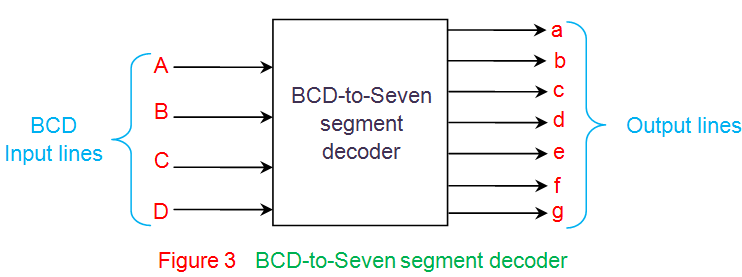

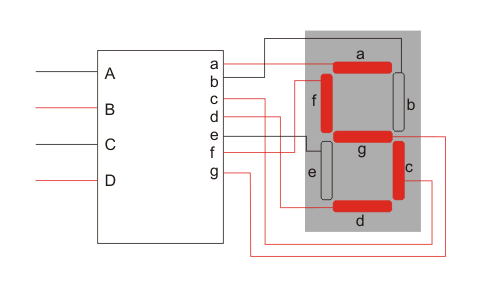

BCD到七段解码器是一种电路，用于将输入BCD转换成适合于显示的形式。它有4行输入(A、B、C、D)和7行输出(A、B、C、D、e、f、g)，如图3所示。考虑共同阴极类型的安排，该真值表的译码器，如表I所示。

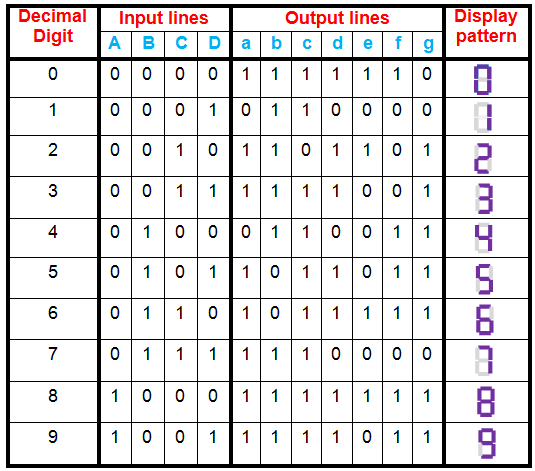

表一普通阴极类型的真值表BCD到七段解码器
这个表指出了在输出时被抬高以获得某一十进制数的段七段显示．但是，需要注意的是，在普通阳极类型的情况下，唯一的变化将是在表上交换1和0。这意味着真值表因此，我们可以知道，低必须驱动到哪里，以便在输出处获得所需的数字。
