几乎所有我们能找到的地方七段显示;它太常见了，所以我们常常根本注意不到它。从口袋计算器、数字时钟和电子测试设备到各地的汽油泵，信息通过七个部分显示。
一个单一的七个部分显示或组合这样的显示安排在一个有组织的方式总是满足我们的显示要求。通常有两种类型的显示器被使用，它们是LED (发光二极管）和LCD（液晶显示器）类型。
历史七段显示
f·w·伍德发明了七段显示的概念在1908年的专利中发现。
它实际上用斜线显示了数字4。后来这个想法被采纳了，显示系统过去是由白炽灯泡被用于电厂1910年的锅炉房信号板。最后，从1970年开始，七段显示器的使用成为世界范围内的，当它开始制作时，非常受欢迎发光二极管。
现在出现的一个明显的问题是这些东西是如何工作的或者说数字是如何被a显示出来的七段显示。为了解释这种方法，我们假设我们正在考虑由不同的液晶显示器组成的显示系统。现在，为了显示数字，我们必须采取8液晶显示器如图所示，并安排他们完全如图所示。液晶显示器的设计可以是不同的，但排列必须与图形完全相似。

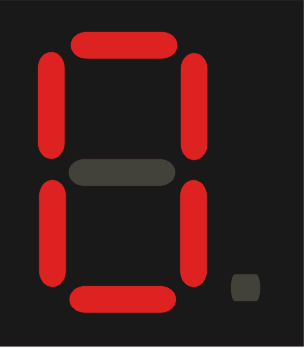

为了显示从0到9的数字，从A到G的液晶显示器依次变亮。因此，为了显示一个零，所有的液晶显示器，除了G标记的数字是打开的，我们可以看到一个零显示。
类似地显示一个1，只有F和E打开，它显示一个1
以同样的方式，通过依次打开各种液晶显示器来显示所有其他的数字。现在我们来看看密码显示背后的科学和方法。
正如我们已经展示的，A到G是LED或LCD显示器，它们是按顺序打开以显示所需的数字。现在它们必须连接在一个电路中，该电路可以根据所需输出的性质给出输入信号。第一个电路图是普通阴极类型，这里“1”表示on，单个二极管连接如图所示，第二个电路图是普通阳极类型，这里“0”表示on。DP可以位于显示图形的左侧或右侧。而且这不仅显示图可以用来只显示数字从0到9,还可以显示字母从A到f表下面给出了二进制代码显示不同的数字字符以及不同的字母字符都为共阴极和阳极类型显示。
七段显示码
| 常见的阴极射线管类型“1”表示开 | 普通阳极类型“0”表示接通 | ||||||||||||||||
| 一个 | B | C | D | E | F | G | DP | 一个 | B | C | D | E | F | G | DP | ||
| 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | ||
| 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | ||
| 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 2 | 0 | 0 | 1 | 0 | 0 | 1 | 0 | ||
| 3. | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 3. | 0 | 0 | 0 | 0 | 1 | 1 | 0 | ||
| 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 4 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | ||
| 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 5 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | ||
| 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 7 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | ||
| 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 8 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| 9 | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 9 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | ||
| 一个 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 一个 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | ||
| B | 0 | 0 | 1 | 1 | 1 | 1 | 1 | B | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| C | 0 | 0 | 0 | 1 | 1 | 0 | 1 | C | 1 | 1 | 1 | 0 | 0 | 1 | 0 | ||
| D | 0 | 1 | 1 | 1 | 1 | 0 | 1 | D | 1 | 0 | 0 | 0 | 0 | 1 | 0 | ||
| E | 1 | 1 | 0 | 1 | 1 | 1 | 1 | E | 0 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| F | 1 | 0 | 0 | 0 | 1 | 1 | 1 | F | 0 | 1 | 1 | 1 | 0 | 0 | 0 | ||
