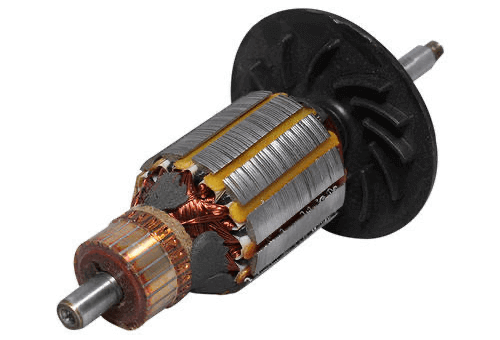

什么是衔铁？

电枢被定义为电机(即a马达或发电机)进行交替当前的（ac）。即使在DC上也可以进行AC（直流电通过换向器(定期反向电流方向)或由于电子换向，(例如在a无刷直流电动机）。

电枢提供外壳和支撑衔接绕组。在电机中磁场由永磁体或电磁铁产生。电枢绕组与气隙中形成的磁场相互作用。定子可以是旋转部件(转子)或静止部件(定子)。

在19^TH.世纪，电枢被引入了技术方面，意义是“磁铁的守护者”。

电枢用作电动机或发电机。电枢用于在两个磁通量之间进行通信。

电枢作为电动机使用时，由于励磁绕组产生的磁通与电枢绕组产生的磁通之间的相对运动，产生电动势。

这电动势将反对一个电枢的电流和转矩产生在转子。因此，电能被转换成机械能。在转子中产生的转矩被转移到通过轴旋转其他设备。

当电枢被用作发电机时，在大多数情况下，电枢用作转子。凭借柴油发动机或原动机的帮助，电枢是机械驱动的。

励磁绕组令人兴奋地产生磁场。电枢EMF驱动电枢电流，因此，轴的机械功率被转换成电力。

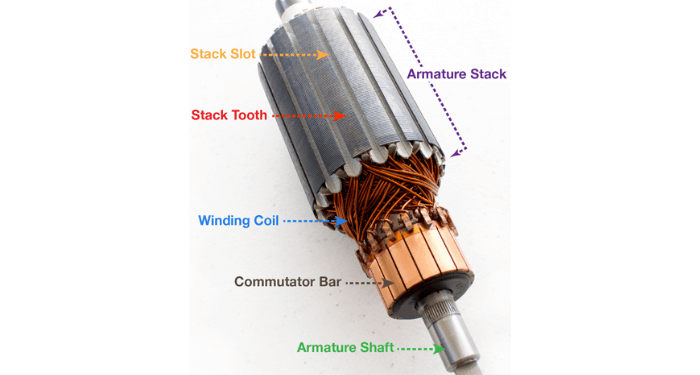

电枢由芯，绕组，换向器和轴组成。电枢的图如下所示。

下面将详细讨论电枢的各个部件。

电枢的芯由层压薄金属板代替单件组成。叠片的厚度取决于供应频率。它厚约0.5mm。层叠硅钢用于电枢芯以减少涡流和滞后损失。

电枢铁芯一般为空心圆柱形。所述轴置于电枢铁芯内。

核心由插槽数组成。所述电枢绕组置于所述电枢铁芯外表面所设的槽中。在电枢核心的槽倾斜在一些角度，以避免磁锁定，并提供平稳的旋转。

这衔接绕组插入电枢铁芯的槽中。电枢绕组是绝缘的，以避免线圈与铁芯直接接触。一般来说，绕组是用铜做的。但在某些情况下，它是由铝制成的，以降低机器的成本。根据电枢绕组的设计，可采用搭接绕组或波绕绕组。

在一个叠绕组布置，当前路径的数量等于极点和刷子的数量。在这种类型的绕组中，一个线圈的精加工端连接到换向器段，并且下一个线圈的起始端连接在相同的杆和换向器段处。

在一个波浪绕组排列时，当前路径的个数只有两条。在这种类型的绕组，每个线圈的两端连接到换向器段与两极之间的距离。这使得一系列的线圈连接和添加电压在刷子之间缠绕。

要了解有关这些电枢绕线安排的更多信息，请了解更多信息杆间距和线圈跨距。

机器的轴用于转移机械能。它是安装在两个轴承之间的刚性杆。决定最小化的长度，速度和轴承点谐波扭曲。轴的厚度足以选择，以传递机器所需的扭矩。它必须足够僵硬来控制任何不合适的力量。

换向器由铜杆组成，通过云母或塑料等绝缘材料彼此分开每个条。

将其压在轴和每个线圈的导线上，从槽中出来并连接到换向器杆。当换向器按下轴上时，它必须与插槽精确对齐。

必须将电枢从换向器杆的精确角位移放置，以有效地为磁路工作。

电动机是用来把电能转换成机械能的。一般来说，电枢是机器的一个旋转部件。

当放置在磁场中的电流携带的导体体验力和力方向弗莱明左手定则。

当供给给定子时，在电机中感应旋转磁场。这个旋转的磁场对电枢(转子)施加一个力，电枢旋转。这有时被称为同步电动机的电枢反应。

如果电枢损坏，电机不会运行。所以，我们需要测试电枢。要测试电枢从电机中取出它。

首先检查电枢绕组。通过这个试验，我们可以知道电枢绕组是开路还是短路。

在该测试中，我们将在180˚借助于180°衡量每个线圈的两个换向器杆的阻力欧姆特。欧姆计的读数取决于电动机的尺寸。但在这种情况下，我们对确切的阅读并不感兴趣。

测试一个读数后，旋转电枢并检查反抗在换向器上的每一对棒之间。

如果所有对的读数都相同，则电枢绕组是好的。如果读数下降到零，电枢绕组就短路了。同样，如果读数增加到无穷大，电枢绕组就断开或开路。

我们需要找到;哪个绕组损坏了。因此，为此，我们需要测量每个杆的电阻。与测试1类似，如果读数对所有条形相同，则绕组良好。如果您发现阻力发生剧烈变化，则绕组损坏。

在该测试中，我们将测量每个换向器杆的电阻与电枢堆。在该测试中，换向器杆不得对电枢叠层具有电连续性。
