交流系列电机也被称为修改直流系列电机由于其结构与DC系列电动机的结构非常相似。在我们讨论这些修改之前，这里必须讨论需要做修改的需要以及在哪里。为了理解这一点，考虑这个问题。当我们向DC系列电机提供交流电源时会发生什么？回答这个问题是写的：
- AC电源将产生单向扭矩，因为两者的方向潮流（即电枢电流和场电流）同时反转。
- 由于存在交流电，涡流在轭和野外核心引起，导致磁轭和野外核的过度加热。
- 由于高电感场和电枢电路，功率因数会变得非常低。
- 在DC系列电机的电刷上有火花。
因此，考虑到上面的目的，我们可以说我们对AC电源的应用没有DC系列电机没有良好的性能。现在为了减少涡流需要层压轭和野外核心。这是我们的第一次修改直流系列电机。
那么功率因素如何提高功率因数？现在功率因数与场和电枢电路的电抗直接相关，并且我们可以通过减少现场绕组的匝数来降低现场绕组电抗。
但是有一个问题：关于减少匝数，现场MMF将减小并且由于该气隙磁通量减小。其总体结果是电动机的速度增加，但是不需要的电动机扭矩减小。现在如何克服这个问题？解决这个问题的解决方案是使用补偿绕组。在补偿绕组的使用的基础上，我们有两种类型的电机，它们写在下面：
- 导电型电机类型。
- 电感补偿类型的电动机。
导电型电机类型
下面给出的是导电补偿类型的电动机的电路图。在这种类型的电动机中，补偿绕组与电枢电路串联连接。绕组放入定子槽中。补偿绕组的轴是90O.（电气）主场轴。
电感补偿类型的电动机
下面给出的是电感补偿类型的电动机的电路图。在这种类型的电动机中，补偿绕组没有与电动机的电枢电路互连。在这种情况下，一个变压器行动将发生衔接绕组将充当变压器的初级绕组，补偿绕组将充当次要绕组。补偿绕组中的电流将相位对电弧绕组中的电流相反。

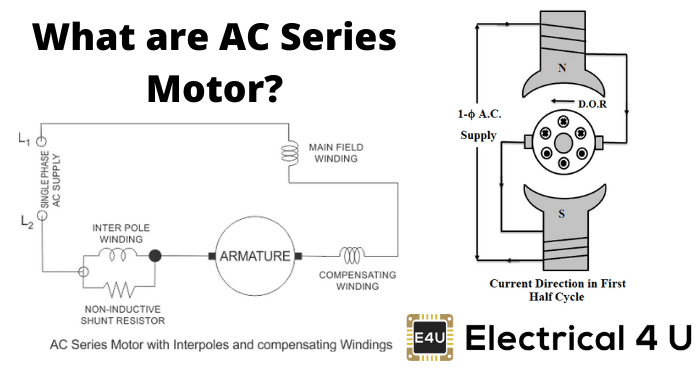

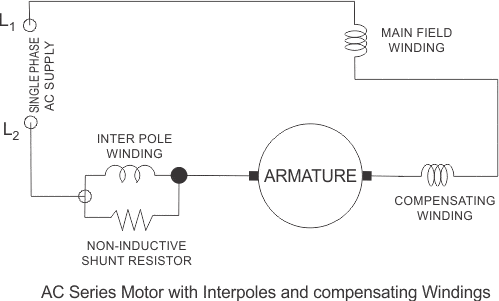

下面给出的是单相的完整示意图AC系列电机全部修改（即补偿绕组和杆子）。
通过固态装置最好地获得这种类型电机的速度控制。电机具有许多应用，如便携式钻头，吹风机，桌面风扇，厨房用具等。我们已经讨论过补偿绕组的优势。让我们讨论杆子的使用是什么？间杆的主要功能是在更高效率方面提高电动机的性能，并且从传动核心的给定尺寸的更大输出方面提高电动机的性能。我们拍摄了非常高的反应性电压下降与电枢或补偿场相比，串联场才能减少串联电感。磁极电路的绕组与非电感分流器并联连接，如上图所示。
