电压倍增，因为名称表示它可以提供输出电压这与输入电压一样。它是一个电压倍增器电压乘法因子等于2。电路由振荡交流输入电压形成，两个电容器和二二极管。输入为AC电压，输出将是直流电压，其输入AC的峰值两倍。沉重和昂贵升级变形金刚可以通过该电压倍增器在某些应用中更换。

电压倍增器的类型

接下来，我们将讨论两种类型的电压倍增器 -半波电压倍增器和全波电压倍增器。

半波电压倍增器

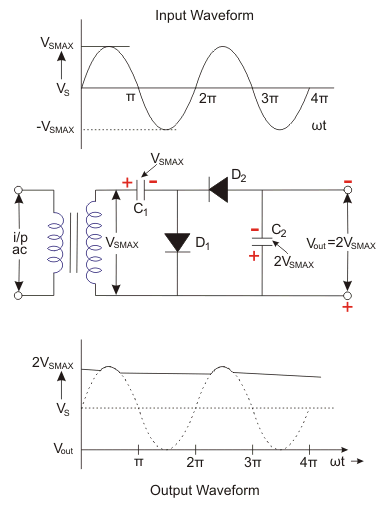

下图，示出了简单的直流电压倍线电路。这里，显然电容器和二极管都一起运行在一起以产生双电压输出。

现在，我们可以通过半波直流电压倍增的工作。所有在AC正弦波的正半周期，第一二极管（D₁）正在进行中。这是正向偏见状态，它将充电连接电容器（C₁）等于AC二次电压的峰值变压器（V._Smax.）。由于路径的不可用性，该电容器无法放电。因此，它将留在完全充电的情况下。接下来，所有在负半周期，第二个二极管（D.₂）正在进行或向前偏置状态，以及第一二极管（D.₁）是非导通或逆转偏见的状态。逆转偏置二极管（D.₁）将阻挡连接电容的放电（C₁）和前向偏置二极管（d₂）将对连接的电容充电（C₂）。

我们可以申请Kirchhoff的电压法在顺时针方向上从变压器（下端是负极和顶端处于正极性的次级）开始的外环。

这是电容器上的电压;C₂将等于输入变压器二次电压的峰值的两倍（2V_Smax.）。

在整个AC输入的下一个正半周期，第二个二极管（D.₂）将由于逆转的偏见状况而开放。所以，第二电容器（C₂）将通过负载和输出电压放电（V._出）<2V._最大。否则，两者电容器如上所述，将处于充电状态。如果有一个负载，那么在下一个循环中，c₂将再次充电。

全波电压倍增器

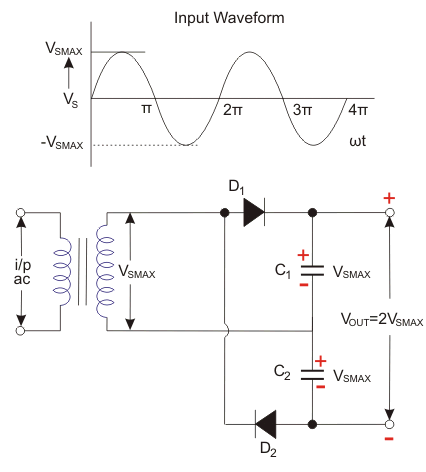

在里面全波电压倍增器，组件与半波电压倍增器的相同。但不同的是在电路中如下所示。

在这种倍增器中，通过输入交流电压的正循环，第一二极管（D₁）处于导电状态。这是正向偏置状态，它将为连接的电容充电（C₁）等于变压器的交流二次电压的峰值（V._Smax.）。此时，D₂将处于反向偏见的条件或非导电状态。整个输入交流电压的负周期，第二二极管（D₂）将处于正向偏置状态和第二电容器（C₂）被收取费用。在无负载条件下，两个电容器的整个电压交付为输出电压。如果在输出端子上有一些负载，则输出电压（V._出）<2V._最大。输出波形如下所示。

我们可以观察到这一点电压倍增将提供2V._最大作为输出。不需要中断变压器。2V_最大将是电路二极管的峰值逆电压额定值。
