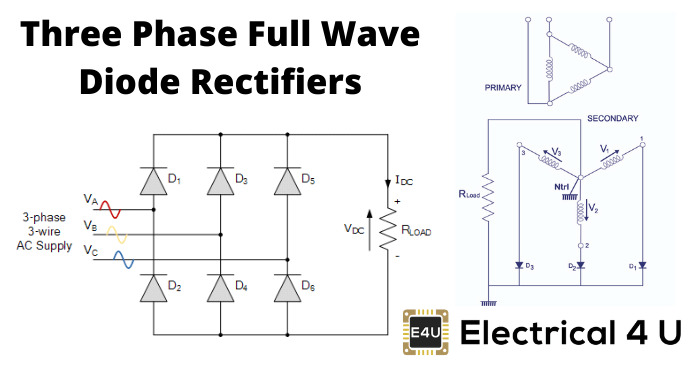

三相全波二极管整流器

一个三相全波二极管整流器纯电阻负载如下图所示。交流电压为110v线对线，50hz频率。

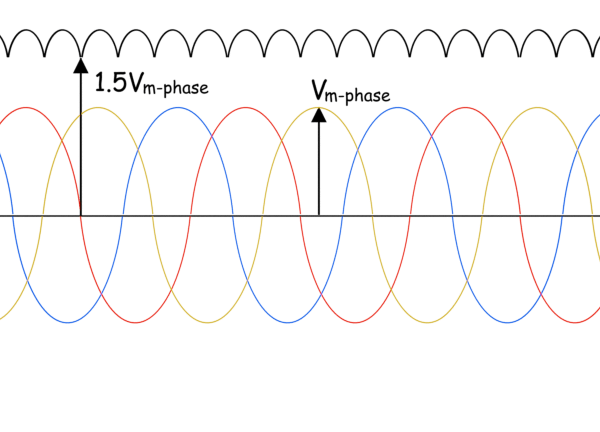

的波形电压下图中黑色部分显示了整个负载。V_{有丝分裂期}为最大相电压。跨负载的最小电压为1.5 V_{有丝分裂期}。

从上面的电路中我们可以看到二极管， D1在30时开始传导^o当R相电压最大时。二极管D1停止导通，二极管D3在150角接管导通^o当Y相电压最大时。

而二极管D1导度为30^o到150年^o在正循环中，二极管D6帮助完成返回到三相源的路径。二极管D6看到最大负电压，但这仍然是真实的只有90^o当二极管D2从D6接管导通，并与二极管D1一起完成路径时。

• 因此，每个二极管对导电性为60^o，每个二极管的导电性为120^o。
• 负载电压有一个纹波，这个纹波的频率是6×50 = 300hz。

直流电压的大小是两者电压的大小之和二极管它在任何时刻都是导电的，这也是一个特定的线电压取决于哪个二极管对是导电的。
电阻负载的平均输出电压为

在那里,

输出电压的均方根值为

纹波电压,
电压纹波系数,
直流输出功率,
AC输入功率,
效率,
电压和当前的在整个二极管D1如下所示。

从上面的电压波形可以看出，PIV，反向电压的峰值，是最大的电压当二极管反向偏置时，其所面对的电压为√3 V_{有丝分裂期}。
