什么是三折？
三条重向权定义为不同于其他的三端交流开关硅控制整流器在这种意义上，它可以在两个方向上行进，即所施加的栅极信号是阳性还是负的方向，它将进行。因此，该设备可用于AC系统作为开关。
这是一个三终端，四层，双向半导体控制交流电源的设备。最大评级为16 kW的三条转子可在市场上获得。

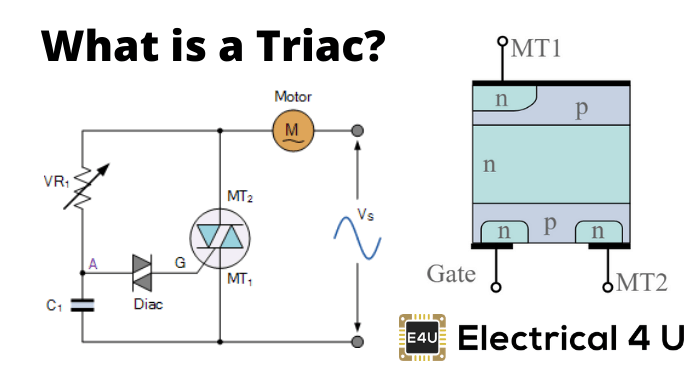

图显示了TRIAC的象征，有两个主终端MT1和山2逆行连接和栅极终端。
建造三条重罪
二SCR通常与门端子反向并联。门极端子连接到N区和P区，这是由于可以应用门信号，而不考虑信号的极性。在这里，我们没有阳极和阴极，因为它工作的两个极性，这意味着设备是双边的。它由三个终端组成，即主终端1(MT1)、2号主要客运大楼(MT2）和门终端G.
图显示了可控硅的结构。有两个主要的终点站，即MT1和山2剩余的终端是门终端。
操作的双向可控硅
通过将高于断裂电压的栅极电压施加栅极电压，可以打开三端双向可转动。但是，在没有使电压高的情况下，可以通过将35微秒的栅极脉冲施加到将其打开即可接通。当。。。的时候电压应用小于断裂电压，我们使用门触发方法将其打开。
他们有四种不同的操作模式，它们是 -
- 当Mt.2和栅极相对于mt是阳性的1
当这件事发生时，当前流经路径P1- n1- p2- n2。在这里，p1- n1和P2- n2前向偏见但n1- p2是反向偏见的。据说三件在正偏置的区域中操作。正门相对于mt1前方偏见P.2- n2发生故障。 - 当Mt.2是积极的，但门相对于mt是消极的1
电流通过路径p1- n1- p2- n2。但是P.2- n3.是向前偏置和当前载体注入p2双向可控硅。 - 当Mt.2和栅极相对于mt是否定的1
电流通过路径p2- n1- p1- n4.。两个交叉点P.2- n1和P1- n4.正向偏置，但结N1-P1是反向偏置的。据说三条双向可控硅接受偏差区域。 - 当Mt.2是消极的，但门相对于mt是正面的1
P.2- n2是向前偏颇的。注入电流载波，使可控硅打开。这种工作方式有一个缺点，它不应该用于高(di/dt)电路。模式2和模式3的触发灵敏度高，如果需要边缘触发能力，则应使用负门脉冲。模式1的触发比模式2和模式3更灵敏。
三端双向可控硅的特征
该三条第三圈子特性类似于SCR，但它适用于正极和负三次交助极电压。该操作可以概括如下 -
第一次象限的三折
终端MT的电压2对于终端MT是积极的1对于第一终端，栅极电压也是正的。
三端双向可控硅的第二象限手术
端子2处的电压相对于端子1是正极的，并且栅极电压相对于端子1是负的。
三端双向可控硅的第三象限
端子1的电压相对于端子2是正的，栅极电压为负。
三端双向可控硅的第四象限运作
相对于端子1，端子2的电压是否定的，并且栅极电压为正。
当设备接通时，大电流流过它可能损坏设备，因此为了限制电流限制电阻器应该从外部连接到它。通过适当的门信号，可以控制器件的发射角度。门触发电路应用于正确的门触发。我们可以使用皮肤用于触发栅极脉冲。为了用适当的触发角射击装置，可以将栅极脉冲施加到35微秒的持续时间。
双向可控硅的优点
- 它可以用栅极脉冲的正极或负极性触发。
- 它只需要一个略大尺寸的单个散热器，而对于SCR，应需要较小的两个散热器。
- 它需要单一保险丝进行保护。
- 任一方向的安全击穿是可能的，但对于SCR保护应使用并行给出二极管。
TRIAC的缺点
- 与SCR相比，它们并不多。
- 它（DV / DT）额定值低于SCR。
- 与可控硅相比，可获得较低的评级。
- 我们需要小心触发电路，因为它可以从任何方向触发。
双向可控硅的使用
- 它们用于控制电路。
- 适用于大功率灯开关。
- 它用于交流电源控制。
