该测试涵盖了确认绝缘和护套厚度的技术电力电缆。提供了足够的绝缘和护套厚度电力电缆见面电压在其使用寿命期间电缆施加的应力和机械应力。需要测量这种厚度，以验证它是否按照指定限制而验证。这些尺寸确保了电缆的安全可靠性能。

测试电力电缆绝缘厚度所需的装置

这纯粹是测量过程，因此将非常仔细地选择用于测试的装置。应该有一个，一种能够测量至少0.01mm变化的千分尺，可以清楚地读取至少0.01mm的游标，测量显微镜，线性放大率不小于7倍，并且读数至少为0.01的可能性MM，渐变放大镜可以清楚地读取至少0.01mm。

第一个不同的样本是为不同的测量仪器和方法。样品可以是2型第一型芯电缆和第二件是切片片。

电力电缆绝缘厚度测试程序

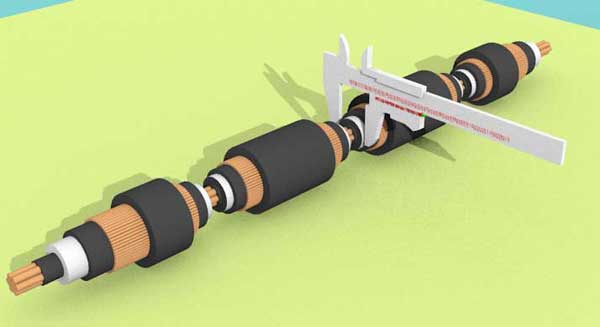

在圆形导体和外护套的情况下，使用大致不小于300毫米长的芯或电缆切割。试样必须从最终产品中切割，并将所有覆盖材料除去绝缘或护套以上，而不会损坏绝缘和护套。从电缆切割的切片片用于光学测量。在这种情况下，如果需要，可以除去待测量的绝缘层或护套的材料。切片沿着垂直于电缆轴线的平面切割足够的薄片。测量优选在室温下拍摄。借助微米计或游标卡钳，测量电缆的核心和绝缘芯和绝缘芯和电缆的直径，以及护套。测量必须垂直于芯或电缆的轴线拍摄。

测量应沿标本长度在不同的3点处采取不同的3个间隔。在300mm长的样本的情况下，这些间隔可以是约75mm。每次测量都是用于绝缘或护套的内部和外部的直径。在每一点上，应采用两项测量，以便更好的准确度。因此，拍摄总体6个直径的总体6的测量结果以及上述绝缘/护套。平均6个测量的外径;我们得到了绝缘/护套的平均值测量的外径。类似地，通过平均6测量的内径，我们得到了绝缘/护套的平均值的内径。平均外径和内径的差异除以两个是只不过是绝缘/护套的平均径向厚度。

在试样的视觉检查显示偏心率的情况下，应通过将样品切片剖面使用光学方法。
在切片部分的情况下，样品沿光轴置于测量显微镜下。对于圆形标本6，这种测量沿着周边以规则的间隔拍摄。对于非圆形导体，这种测量在绝缘厚度最小的情况下径向完成。以规则的间隔沿其长度从样品中取出切片的数量，使得这种测量的总数不小于18.例如，在圆形导体的情况下，从标本中取出至少3个切片和每条切片中的6个测量进行。在非圆形导体的情况下，从样本中取的切片数取决于绝缘最小厚度的点数。如在这种情况下，测量仅在最小厚度点处进行。

制表观察

用于核心/电缆件

观察号	绝缘/护套的外径（D._出去）	绝缘/护套的内径（d_在）
1。	-	-
2。	-	-
3.	-	-
4.	-	-
5。	-	-
6。	-	-

切片片 -

观察号	用于切片1的绝缘/护套的最小厚度1	用于切片2的绝缘/护套的最小厚度	切片3的绝缘/护套的最小厚度
1。	-	-	-
2。	-	-	-
3.	-	-	-
4.	-	-	-
5。	-	-	-
6。	-	-	-
