什么是电气布线？
电气线路是个电力通过完美的方式分配电线，在房间或建筑物内以更好的负载控制布线导体的经济使用。
电气布线系统分为五类:
- 夹板布线
- 套管连接
- 板条布线
- 导管布线
- 隐藏布线
夹板连接
用于夹板布线的材料
- VIR或PVC绝缘电线
- 天气证明电缆
- 瓷夹板或塑料夹板（两个或三个凹槽）
- 螺丝
夹板布线的程序
在该布线上，在瓷夹板的帮助下，在墙壁或天花板上编织并复合。
这些电线可以防风雨。在这种布线方案中，只需简单布线即可。目前，这种布线方案不推荐用于住宅或建筑。只有在临时的军队校园或节日相关的面板使用这种布线。
夹板布线的优点
这种接线有一些优点。
- 布线便宜方便
- 易于故障检测
- 易于维修
- 修改和添加很容易。
夹板布线的缺点
这种布线的缺点是
- 不好的外观
- 暴露在受湿度、雨水、烟雾、阳光等影响的天气中
- 可能发生电击或火灾
- 仅用于220V，环境温度较低。
- 不久持久
- 凹陷发生

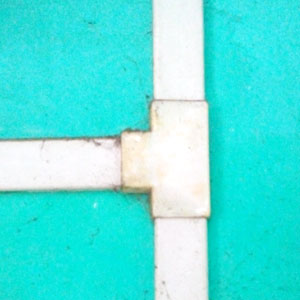

套管连接
套管布线用材料
- VIR或PVC绝缘电线
- 套管外壳（由木材或塑料制成）
- 封盖（由木材或塑料制成）
- 套管和封盖接头。
套管布线程序
这种蜿蜒的是非常古老的形式。通常，PVC或VIR绝缘线通过壳体外壳携带，并且使用封盖用于覆盖壳体。
套管布线的优点
这种布线方案的优点是
- 便宜，易于安装
- 强大耐用的布线
- 可以很容易地进行定制
- 防烟、防尘、雨、蒸汽等。
- 由于套管和封顶，没有冲击风险。
套管布线的缺点
有一些缺点套管连接;他们是
- 非常昂贵
- 不适合高湿度和酸性条件的天气。
- 像白蚁或蚂蚁这样的昆虫可以破坏木外壳和封盖。
- 高火灾风险。

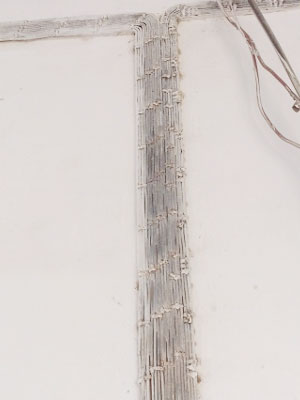

板条布线
板条布线所用材料
- CTS或TRS电缆
- 柚木直板条(10毫米厚)
- 镀锡黄铜扣夹(扣夹)
- 黄铜销
板条接线程序
单芯、双芯、三芯电缆敷设在直柚木木条上。用镀锡黄铜的链接夹或扣夹固定电缆。黄铜别针用于固定扣夹在木条上。扣夹用黄铜大头针固定在木条上，水平运行时间隔10厘米，垂直运行时间隔15厘米。
板条布线的优点
这种布线的优点如下所示。
- 安装方便
- 廉价的材料成本
- 外观更好。
- 自定义很容易
- 漏电几率小
板条布线的缺点
板条布线的缺点是
- 不适合户外布线
- 湿度，烟雾，蒸汽等直接影响电线。
- 不建议将重型线用于此接线方案。
- 仅适用于250v以下。
- 高火灾风险。

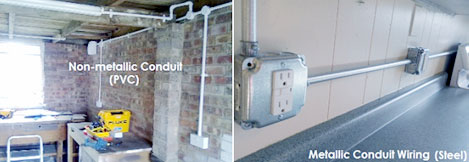

管道连接
导管布线所用材料
- 管道
金属管道- A级导管:薄钢板低规导管
- B级导管:厚钢板高规格导管
非金属导管
13, 16.2, 18.75, 20, 25, 37, 50和63毫米(直径)PVC导管。 - VIR或PVC绝缘电缆
- 18SWG的GI线
- 螺杆
- 耦合
- 肘
- 刚性套装
- 二带
- 锁紧螺母
导管布线程序
这种布线不容易安装。在墙壁或天花板表面用2孔带和基卡固定一定距离连接水管(里面有GI线)。接下来用GI导线穿过导管来铺设导线。
导管布线的优点
它的主要优点是
- 最安全的线路
- 外观更好
- 无火灾或机械磨损风险。
- 无电缆绝缘损坏风险
- 防潮、防烟、防蒸汽等。
- 无休克风险
- 长久的
导管布线的缺点
导管布线的缺点是
- 非常贵
- 安装不容易
- 为未来定制并不容易
- 很难发现故障。

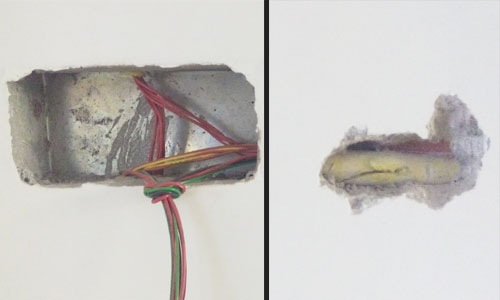

暗线
隐藏布线中使用的材料
在隐藏的布线中使用相同的材料作为导管布线。
隐藏布线的程序
隐蔽布线正确地称为隐蔽导管布线。安装起来很费劲。布线是在大楼的灰泥墙下面布置的。水管埋在石膏墙下，里面有GI线。然后，在GI线的帮助下，将主聚氯乙烯绝缘电缆穿过导管。
隐蔽布线的优点
和导管布线一样
隐藏布线的缺点
和导管布线一样。
