什么是SWR仪表？

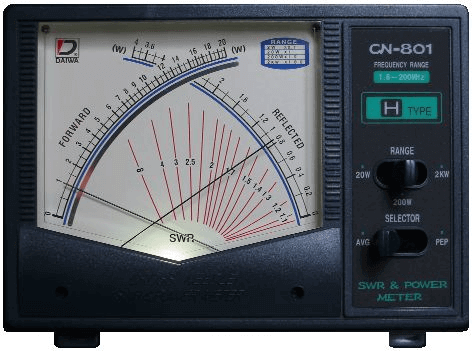

站立波比仪 - 也称为SWR仪表，ISWR计（电流“I”SWR）或VSWR仪表（电压SWR） - 被定义为测量传输线中的驻波比（SWR）的装置。SWR仪表间接测量a之间的不匹配程度传输线及其负载（通常是天线）。这有助于了解所需的效果阻抗匹配由技术人员执行。
SWR仪表有助于确定射频的数量能源与在操作期间发送的RF能量的量相比反射回发射器。该比率不应高，理想的额定值为1：1，使得电力到达目的地并反映任何功率。
业余无线电市场中使用的常用SWR仪表包含双向耦合器。定向耦合器样品少量功率在一个方向。后来，A.二极管用于在施加仪表之前纠正它。
当使用单个耦合器时，它可以旋转180度，以从任一方向上采样发出的电源。通过耦合器测量的向前和反射功率用于测量SWR。否则两个耦合器可以用于每个方向。
该方法有助于直接测量最大和最小电压电平值之间的比较。它用于VHF和较高频率。不能与低频一起使用，因为线路将是不切实际的。
对于通过微波频率的HF，可以使用定向耦合器。它们更加长，因此可以在高频上使用。
用于测量SWR的仪表称为SWR计。ISWR仪表可以测量电流SWR，VSWR可以测量电压SWR。
什么是站立波率？
最大射频的比率电压沿传输线的最小射频电压称为驻波比（SWR）。当SWR以沿传输线的最大和最小AC电压识别时，它被称为电压SWR。
最大RF的比率当前传输线上的最小RF电流称为当前的SWR。
站立波被称为物理学中的固定波。这种波浪及时振荡，但幅度不会移动。幅度随时间保持恒定。
在微波工程和电信中，衡量标准阻抗匹配对传输线的阻抗的负载称为SWR。当阻抗处存在不匹配时，它导致沿传输线的站立波，这增加了传输线损耗。
SWR通常用于测量通信线路的效率。该线可以包括允许射频信号和电视电缆信号的其他电缆。
测量SWR的方法
虽然有各种方法来测量SWR，但最直观的方法使用开槽线，这是一条传输线。它包含一个开放式插槽，允许通过探针通过。该探头有助于通过沿线检测各个点处的实际电压。
定向SWR如何工作？
使用方向耦合器，定向SWR计用于确定发送和反射波的幅度。
从上述图中，可以看出，发射器和天线通过内部传输线连接。该线与两个定向耦合器电磁耦合。然后从那里，它连接到电阻器一端二极管桥式整流器在其他目的。
线的特征阻抗可以符合电阻器的帮助。二极管用于将转发和反向波的大小转换为它们对应的直流电压。到底，电容器用于平滑所获得的直流电压。
如何使用SWR仪表？
所有形式的SWR米测量SWR，发射器馈线上的站立波比。使用SWR仪表相对容易，但是使用它应该能够解释结果。通常，VSWR和SWR是相同的。
使用VSWR仪表测量新天线的性能时，总是应该更喜欢使用低功耗和清晰的通道。以下步骤可用于使用该仪表。
- 找到清晰的频道或频率：应该能够以双向合同听到一站
- 减少功率：必须减少来自发射器的输出功率。这有助于减少对发射器的输出设备的损坏。
- 设置模式开关：从像CW，AM或FM等模式选项，必须根据应用程序需要设置模式开关。
- 设置VSWR仪表：在前面板上，将VSWR仪表开关设置为前进。转动CAL或调节旋钮，以避免仪表过载。
- 调整前向阅读：当发射器传输时，调整CAR上的旋钮以获得满量程读数
- 切换仪表反转：当仪表被校准以进行前进电源时，将仪表切换到反向位置并读取VSWR。
- 停止传输：为了减少对其他站的干扰，并减少发射器输出的过载，可以尽快停止传输。
- 检查其他频率：当使用宽带频率或通道时，检查要使用的其他通道的VSWR读数，因为VSWR倾向于在一系列频率上发生变化。
如何设置和在哪里测量SWR？
VSWR仪表从发射器连接到天线的馈线中。对于馈线便利性，SWR计位于馈线的发射器端。这有助于监视实际的VSWR值。
应该知道，可以测量究竟SWR的位置。总有一定程度的馈线损失，对VSWR读数产生了重大影响。
馈线损耗在两个方向上吸收功率。当反射信号减小时，存在高水平的进料器损耗。反射信号作为向前信号减少到天线，后来它反射回发射器。
由于信号在其到发射机的路上减小，因此具有差的匹配和高VSWR的天线在发射器处很好。因此，当使用引起高损耗的馈线时，VSWR良好的发射器，但在天线处，它可能是差的。
SWR公式和计算
VSWR可以从各种参数计算。根据定义，VSWR作为最大电压与最小电压的最大电压的比率给出。
可以在向前和反射波电压方面表达相同。
SWR的应用
SWR米最常见的使用是在透射天线的安装和调整过程中。
SWR正在用于基于微波的医疗应用中，它对它产生了很大的影响。在微波电外科在将天线直接放入组织时，它可能并不总是与产生SWR的馈线最佳匹配。
