在讨论之前抽样示波器，我们必须知道普通示波器的基本原理和功能。它是一种接收一个或多个电子信号，然后同时在屏幕上产生波形的仪器。采样示波器是数字示波器的高级版本，具有一些特殊的特点和用途。
它旨在通过连续采样几波形来提供非常高频率的功能。这种示波器使用用于制造来自多个输入信号的波形的采样定理。通过使用频闪光，可以看到运动的分数，但是当拍摄束图像时，观察到非常快速的机械运动。采样示波器功能类似于频闪技术，它用于观察非常快的电信号。创建波形需要大约1000个点。
采样示波器的功能
在IT名称建议时，它从几个连续波形中收集样本，并从组装数据构造波形的完整图像。得到的波形以低扩增乐队通过过滤器然后在屏幕上显示。该波形是用彼此相关的许多点的连接来构造整个形状。
波的每一个点是阶梯波形的每一个连续的循环中，渐进层的点的垂直偏转。它们被用来监测高达50千兆赫或更多的高频信号。显示波形的频率高于示波器的采样率。扩音机的带宽约为15千兆赫，每节约10片或更多。在采样阶段，信号的频率较低，为了获得较大的带宽，它结合了一个衰减器。
但是，它降低了仪器的动态范围。的抽样示波器仅限于重复信号而不响应于瞬态事件。它们仅在范围限制内显示高频。
抽样方法

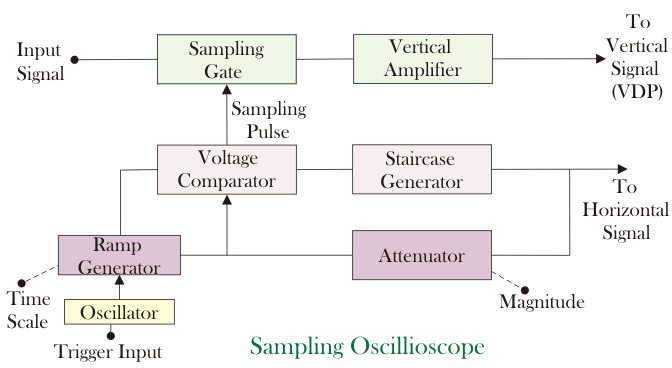

在每个采样周期之前，触发脉冲激活一个振荡器并产生衬里电压。当两个幅度电压相等时，阶梯移动一步，产生采样脉冲，并为输入电压的采样打开采样门。波形的分辨率取决于阶梯发生器的台阶尺寸。有不同的取样方法，但常用的有两种。一种是实时采样法，另一种是等效采样法。
实时取样法
实时方法数字化器以高速工作，因此它可以在一次扫描中注册最大点。它主要目的是以准确性捕获高频瞬态事件。瞬态波形是如此独特的，即任何时间瞬间的电压或电流水平都不能与其最近的电压相关联。这些事件不会重复自己，因此必须在发生时在同一时帧中注册。样品的频率非常高约500MHz，并每秒采样率约为100个样品。为了存储这样的高频波形，需要高速存储器。
等效样本方法
等效方法中的采样适用于预防和估计的原理，只有重复波形就可以。在等效方法中，数字转换器从许多信号重复获取样本。每次重复可能需要一个或多个样本。通过这样做，捕获信号中的准确性增加。得到的波形的频率远高于范围采样率。这种类型的采样可以通过两种方法进行;随机方法和顺序方法。
抽样的随机方法
随机抽样法是最常用的抽样方法。它使用一个内部时钟，它根据输入信号进行调整，并且不管在哪里触发，信号触发器的采样都是连续的。收集的样本在时间上是有规律的但在触发上是随机的。
序贯方法的抽样方法
在该技术中，相对于触发拍摄样本，并且与时间设置无关。每当检测到触发时，样本都会以小延迟记录。确保延迟应该非常短但定义很好。发生下一个触发时，它会在与前一个延迟的较小增量时间延迟中注册。延迟的扫描可以具有太小秒的微秒内的范围。让我们假设第一次延迟是't'，那么第二次的延迟将大于't'，并且以这种方式，在填充时间窗口之前，在延迟增加时，采用样本。
