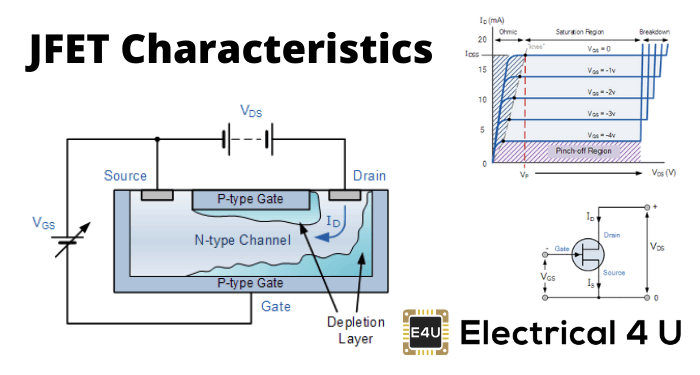

JFET参数或规格

在为特定应用程序购买JFET时,我们需要检查该设备的规格。这些规格由厂家提供。以下是用于指定JFET的参数

栅截止电压

在一个固定的漏极电压下,漏极电流(IDJFET的极电压取决于栅源电压(VGS)。在n通道JFET中,如果门极到源极电压从零减小,漏极电流也相应减小。栅源电压和漏极电流之间的关系如下所示。25155 - 1 经过一定的门极到源极电压(VGS),漏极电流ID变成了零。这种电压称为截止栅极电压(VGS(下))。这个电压数值上等于截断漏极到源极电压(Vp)。在p通道JFET的情况下,如果我们从零增加栅极端电压,漏极电流减小,当栅极电压到源极电压一定时,漏极电流变为零。这个电压是p通道JFET的截止栅电压。它是p通道JFET的栅极截止电压。

短路栅极漏极电流

当栅极端子接地(VGS= 0)和正漏极到源极电压(VDS)在n通道JFET情况下缓慢增加,漏极电流呈线性增加。但截断电压(Vp)时,漏极电流不再增加,并得到一个恒定值。这是栅极端子处于地电位时流过通道的最大漏极电流。这个电流对于JFET是固定的,这被称为短路门控漏极电流,通常用I表示DSS

跨导

跨导是漏极电流变化的比值(δID)来改变栅源电压(δVGS)在恒定的漏源电压(VDS=常数)。
25155 - 7
这个值在V处是最大值GS= 0。这个用g表示。这个最大值(g)在JFET数据表中指定。在栅极到源极电压的任何其他值处的跨导(g)可以如下确定。漏极电流的表达式(ID)是
25155 - 1
通过偏微分漏极电流(ID)就栅源电压(VGS)
25155 - 3
在VGS= 0时,跨导达到最大值,即
25155 - 4
因此,我们可以这样写,
25155 - 5

动态输出电阻

这是漏极电压与源极电压变化的比值(δVDS)与漏极电流的变化(δID在门源电压恒定时(VGS=常数)。比值记作rd25125 - 6

放大系数

放大系数定义为漏极电压δVDS)来改变栅电压(δVGS)在恒定的漏极电流(即D=常数)。
25155 - 8
跨电导(g)和动态输出电阻(rd),并可通过以下方法建立。
25155 - 9
