运算放大器电路

运算放大器或运算放大器它们通常被称为线性直流放大器。运放是一种三端器件，一端称为反相端子，一端称为非反相端子，另一端称为输出端子。
下面，你可以看到a典型运放的引脚图。

一个理想的运算放大器具有以下特点：

• 无限的开环电压增益。
• 无限的输入阻抗。
• 零输出阻抗。
• 无限的共模抑制比。
• 无限带宽。
• 零点偏移电压。

然而，真正的运算放大器的特性与上面所述略有偏差。你可以阅读更多关于运算放大器的特性在我们写的另一篇文章中。
在这篇文章中，我们将学习运算放大器的内部电路，同时我们还将学习运算放大器的交流等效电路。

运算放大器集成电路的引脚图

的运算放大器集成电路我们要讨论的是IC 741。它是一个8引脚的IC, IC 741的引脚配置如下

引脚1 -偏移量为空
引脚2 -反相输入
引脚3 -非反相输入
引脚4 -负电压供应
引脚5 -偏移null
引脚6 -输出
引脚7 -正电压供应
引脚8 -未连接

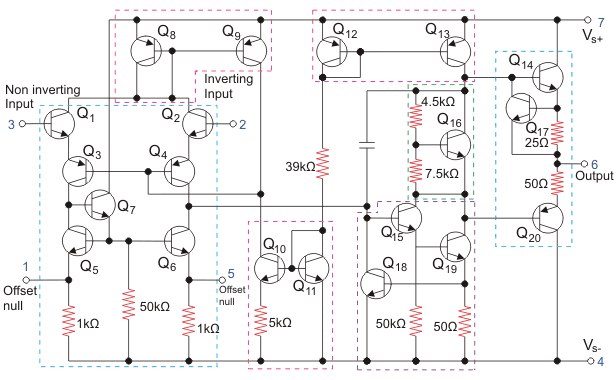

运放集成电路的内部电路图如下:

如上所示，非反相端子和偏移null位于左侧。不同的端子用不同的颜色标示。运算放大器是一个集合晶体管和抗性正如你从图片中看到的。
运放有不同的用途。的741集成电路可用作

• 加法器
• 减法器
• 比较器
• 电压跟随器
• 积分器
• 微分电路

这是运算放大器的电路图集成电路用作比较器

Comparator，顾名思义，可以比较两个事物。在这种情况下，它比较两个模拟信号。会有一个电压将被用作参考的信号和将被比较的另一个信号。运算放大器将确定两个信号中哪个的幅度更大。

运放交流等效电路

运算放大器的等效电路是用物理元件表示运算放大器参数的电路。这样的表示对于分析是非常有帮助的。
电路的等效电路运算放大器下面

电路参数内部类似电阻、输出电阻、电压增益均用R等电路元件表示_在, R_出等。
V₁-相对于地的非反相输入电压;
V₂-输入对地反相电压;
V_ee-负电源电压;
V_cc-正电源电压;
V_出——一个_OLV_d=一个_OL(v₁-v.₂);
V_d-反相电压与非反相电压之差;
R_我-运放内阻;
R₀- 运算放大器的输出电阻;
一个_OL-开环电压增益。

输出电压正如你们所知道的，它与输入电压之间的差成正比。的电压_OLV_d泰维宁是等价的吗电压源而R_o是母亲等价物电阻从输出端可以看到。这是一个交流等效电路运算放大器。这对于分析各种运放电路是非常有用的。
