网络合成|Hurwitz多项式|积极的真实功能

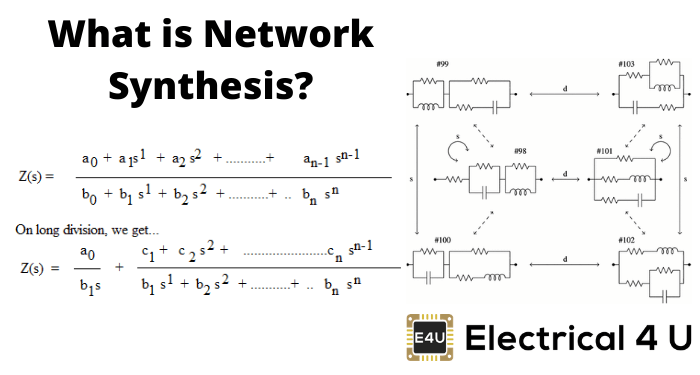

网络合成理论

网络功能

网络综合理论涉及综合由两者组成的网络活性成分(如电阻)和被动组件(比如电感器和电容器）。

让我们从基础上开始：什么是网络功能？在频域中，网络功能被定义为通过将对应于电路输出的电路对应的相分电器与电路输入相对应的相分电片所获得的商。

简单的话，网络功能当相分量存在于频域中时，是输出量相位器与输入相量的比率。下面给出的一般形式的网络功能：

现在在上述通用网络功能的帮助下，我们可以描述所有网络功能的稳定性的必要条件。这些网络功能的稳定性有三个有必要的条件，并且它们是如下所写的：

1. F(s)的分子的次数不应超过分母的次数超过单位。换句话说（m-n）应小于或等于一个。
2. F(s)在jω-轴或极零图的y轴上不应该有多个极点。
3. F(s)不应该在s平面的右半边有极点。

赫尔维茨多项式

如果满足上述所有稳定性标准（即，我们具有稳定的网络功能）那么F（s）的分母称为赫尔维茨多项式。

在哪里，q（s）是一个赫尔维茨多项式。

Hurwitz多项式的性质

Hurwitz多项式有五个重要的属性，他们写下面：

1. 对于函数P（s）的所有实际值，应该是真实的。
2. 每个root的真实部分应为零或负。
3. 我们考虑F(s)的分母系数是b_N.，B._（n-1），B._（n-2）。。。。B._0.。在这里应该指出的是b_N.，B._（n-1），B._0.必须是积极的和b_N.和b_（n-1）不应该同时等于零。
4. 偶数到奇数部分的连分式展开赫尔维茨多项式如果甚至程度更高或奇数部分的普通部分的普通部分的普遍分数扩展，如果奇数程度较高，那么应该给出所有正面的商品。
5. 在纯度均匀或纯多项式的情况下，我们必须与纯度或纯奇数多项式的衍生物进行继续的级别，并且步骤的其余部分如点数（4）中所述相同。

从上面的讨论来看，我们得出了一个非常简单的结果，如果二次多项式的所有系数是真实的且阳性，那么那么二次多项式总是始终是HurWitz多项式。

积极的真实功能

任何以f（s）形式的功能都将被称为a积极的真实功能如果履行这四个重要条件：

1. f（s）应该为所有实际值提供真正的值。
2. P(s)应该是一个Hurwitz多项式。
3. 如果我们替换S =jω然后在分离真实和虚部的部分时，函数的实数应大于或等于零，这意味着它应该是非负的。这种最重要的条件，我们会经常使用这种情况，以找出功能是否真实。
4. 在代替S =Jω时，F（s）应具有简单的极点，残留物应该是真实的和积极的。

正实际功能的属性

有四个非常重要的属性积极的真实功能它们写在下面:

1. F(s)的分子分母都应该是Hurwitz多项式。
2. F(s)的分子的次数不应超过分母的次数超过单位。换句话说，m-n应该小于等于1。
3. 如果F（s）是正实际功能，则F（s）的互易核也应该是正实际功能。
4. 记住两个或更多个正实际功能的总和也是正实际功能，但在差异的情况下，它可能或可能不是正实际功能。

以下是四个必要但不是足够的条件，以便是正实际功能，并写下来：

1. 多项式的系数必须是真实的和正的。
2. F(s)的分子的次数不应超过分母的次数超过单位。换句话说（m-n）应小于或等于一个。
3. 假想轴上的极点和零应该很简单。
4. 我们考虑F(s)的分母系数是b_N.，B._（n-1），B._（n-2）。。。。B._0.应该指出的是b_N.，B._（n-1），B._0.必须是积极的和b_N.和b_（n-1）不应该同时等于零。

现在，有两个必要的和充分的条件是一个正面的真实功能，它们是如下所写的：

1. F(s)在jω轴上应该有简单极点，这些极点的留数必须是实数和正的。
2. F(s)的分子和分母之和必须是一个Hurwitz多项式。
