线性可变差动变压器LVDT

线性的定义

这个词线性可变代表了线性可变差动变压器。它是应用最广泛的电感传感器将线性运动转化为电信号。

跨次要的输出变压器是微分，所以叫它微分。与其他电感换能器相比，它是非常精确的电感换能器。

线性的建设

建筑的主要特点

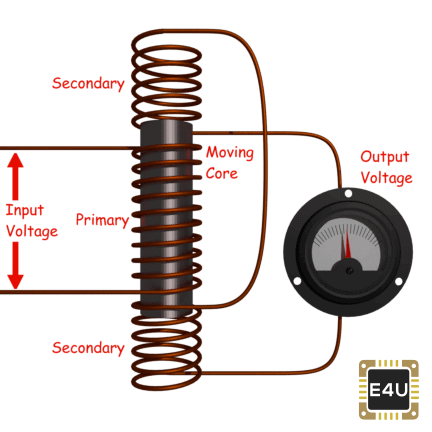

• 变压器由一个初级绕组P和两个次级绕组S组成₁和S₂缠绕在一个圆柱形的成形器上(它是空心的，包含核心)。
• 两个次级绕组的匝数相等，我们把它们放在初级绕组的两侧
• 初级绕组与交流电源相连，交流电源在气隙中产生磁通，次级绕组产生电压。
• 在其内部放置可移动的软铁芯，并将待测位移连接到该铁芯上。
• 铁芯通常具有高渗透率，有助于降低谐波LVDT灵敏度高。
• LVDT被放置在一个不锈钢外壳内，因为它将提供静电和电磁屏蔽。
• 两个次级绕组的连接方式是这样的，其输出是两个绕组电压的差值。

工作原理和工作原理

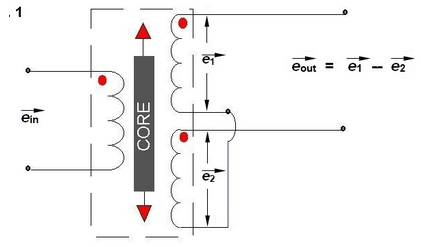

由于初级电源连接到交流电源，所以交流当前的电压产生在LVDT的次级。次级S的输出₁是e₁在二级S中₂是e₂。所以微分输出是，

这个方程解释了LVDT的工作原理。

现在根据磁芯的位置出现了三种情况，解释了LVDT的工作，下面讨论如下:

• 情况下,我当核心处于零位时(无位移)
  当铁心处于零位时，连接两个次级绕组的磁通相等，因此两个次级绕组的感应电动势相等。没有位移时，输出e的值_出等于0₁和e₂都是平等的。这表明没有发生位移。
• 案例二世当核心移动到零位的上(指基准点上的位移)
  在这种情况下，磁通与次级绕组S连接₁与与S相连接的通量相比，是否更多₂。由于这个e₁会更像e₂。由于这个输出电压e_出是正的。
• 案例3当核心移动到零位的下方时(表示移动到参考点的下方)。在这种情况下，e的大小₂会更像e₁。由于这个输出e_出将是负的，并显示出参考点向下的输出。

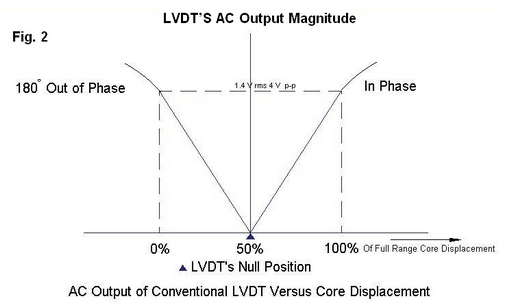

V输出_年代核心位移输出电压随铁芯位移呈线性变化。

关于LVDT中感应电压的幅值和符号的几个要点

• 电压的正负变化量与磁芯的运动量成正比，并表示线性运动量。
• 通过注意输出电压的增加或减少，就可以确定运动的方向
• LVDT的输出电压是铁心位移的线性函数。

线性的优点

• 高范围,LVDTs有一个非常高的位移测量范围。它们可以用于测量位移范围从1.25 mm到250 mm
• 没有摩擦损失-当核心移动在一个空心前，所以没有损失位移输入作为摩擦损失，所以它使LVDT作为非常精确的设备。
• 高输入，高灵敏度-LVDT的输出非常高，不需要任何放大。的传感器具有很高的灵敏度，通常约为40V/mm。
• 低磁滞LVDTs表现出低滞后，因此在所有条件下的重复性都很好
• 低功耗-功率约为1W，这与其他传感器相比是非常高的。
• 直接转换为电信号-他们把线性位移转换成易于处理的电压

线性的缺点

• LVDT对杂散很敏感磁场所以它总是需要一个装置来保护它们不受杂散磁场的影响。
• LVDT受振动和温度的影响。

结果表明，与其他电感式换能器相比，它们具有一定的优越性。

应用线性

1. 我们在需要测量的位移范围从毫米到几厘米的应用中使用LVDT。的线性可变作为一个主换能器，直接将位移转换为电信号。
2. LVDT也可以作为二次换能器。例如，波旁管作为一个主要的传感器，它将压力转换成线性位移，然后LVDT将这个位移转换成电信号，在校准后给出流体压力的读数。
