主要有三种类型喷射冷凝器。
- 低级冷凝器。
- 高水平的冷凝器。
- 喷射冷凝器。
低级冷凝器
这里冷凝室放置在低仰角处，单位的整体高度足够低，使得冷凝器可以直接放置在汽轮机，泵或泵被要求从冷凝器中抽出冷却水冷凝水和空气。
低空射流冷凝器有两种类型
- 逆流
- 平行流射流冷凝器。
让逐个讨论这种喷射冷凝器。

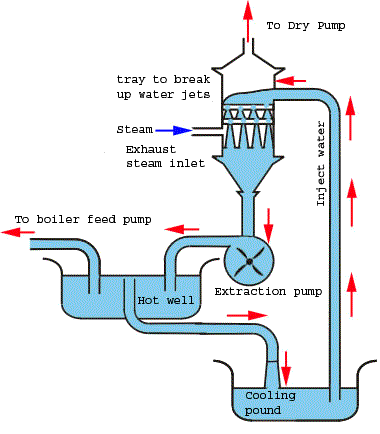

逆流低级喷射冷凝器
在这种类型的蒸汽冷凝器，排汽从冷凝器室的下部进入，冷却水从冷凝器室的上部进入。蒸汽在内部上升，而冷却水通过蒸汽从顶部下降。冷凝器室一般设有多个带孔的水盘，以将水分解成小射流。这个过程非常快。
凝结水和冷却水通过一个垂直管道下降到抽汽泵。这种离心式抽水泵将水推入热井。如果需要，可以从热井中取一些水作为蒸汽锅炉喂水和休息水流到冷却池。锅炉给水通过锅炉给水泵从热井中取水，剩余的水通过重力作用流向冷却池。
在冷凝罐的顶部需要一个小容量的空气泵，以提取空气和未冷凝的蒸气。空气泵，需要喷射冷凝器容量小有两个主要原因。
- 它必须单独处理空气和蒸汽。
- 它必须处理小体积的空气和蒸汽，因为空气和蒸汽的体积减少，由于它们的冷却，上升通过冷凝水的蒸汽。
在这种类型的蒸汽冷凝器，不需要额外的泵将冷却水从冷却池提升到冷凝器室，因为排汽冷凝在冷凝器内产生真空，水自动上升。
虽然在某些情况下，用泵把水推到冷凝器。
平行流低空射流冷凝器
平行流量低级喷射冷凝器的基本设计类似于计数器流量低电平喷射冷凝器。在该喷射冷凝器中，冷却水和排气蒸汽从顶部进入冷凝器室。通过蒸汽落水期间的排火发生。
通过单泵从冷凝器的底部收集冷却水，冷凝蒸汽以及湿空气。该泵称为湿水泵。冷凝器顶部不需要额外的干燥空气泵。
由于单泵需要处理冷凝物、空气和水蒸气，平行流低水平射流冷凝器产生真空的能力受到限制。与反射流技术类似，不需要额外的泵将冷却水从水源或冷却池提升到冷凝器，因为它是单独的，由排汽冷凝在冷凝器中产生的真空产生的。
高水平或气压射流冷凝器

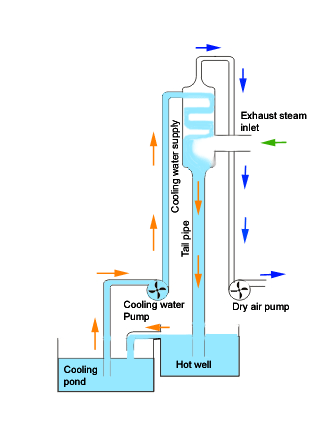

如果一根超过10米的长管道，上端关闭，注满水，下端打开，底部浸在水里，那么大气压力将使管道中的水保持在海平面10米的高度。在此基础上，设计了高电平或气压式射流冷凝器。下图显示了一个高水平射流冷凝器。
在这种布置中，排出从冷凝器底部的管道垂直地直线地直线地置于置于地面的热阱中。通过泵将冷却水供给到冷凝器室。冷却水从冷凝器室顶部的侧面进入。
排出的蒸汽从靠近冷凝器底部的一侧进入。这基本上是一个反向流动喷射冷凝器。在这里，蒸汽在冷凝器内向上行进，而水喷射器从顶部落下。由于重力力，冷凝物和冷却水通过垂直尾管通过垂直尾管来到热井。
不需要抽油泵。使用冷凝器顶部的干气泵将空气和未凝结的蒸汽从腔室中除去。在这里，干气泵的容量和尺寸是相当小的，因为它只处理空气和未凝结的蒸汽，而它没有处理冷却水和凝结的蒸汽。
喷射冷凝器

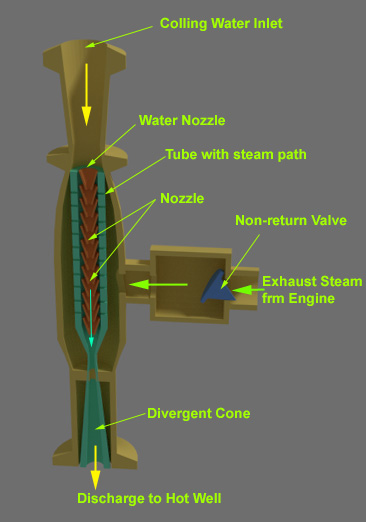

在这种类型的冷凝器中，利用下降水的动量从凝结物中提取或喷射空气。冷凝器室由一个中央垂直管组成，管中有一串许多锥或收敛喷嘴。排汽从圆柱形冷凝器室侧面进入。中心管设有若干个整体或蒸汽端口。
冷却水以高速落在顶部会聚喷嘴上。由于水落在2至6米的高度下，因此落水率获得这种速度。这种水逐个流下来。蒸汽进入喷嘴蒸汽端口。当该蒸汽接触冷却水时，它被凝结并产生部分真空。
由于这种真空越来越多的蒸汽通过蒸汽端口进入垂直管，并进一步真空。冷却水，冷凝蒸汽，粗液蒸汽和湿空气的混合物归结为底部发散喷嘴，如图所示旁边的图。
在发散喷嘴中，动能部分地转化为压力，使得冷凝物和空气将放入热孔中，以抵抗大气的压力。喷射器冷凝器通常配有排气蒸汽入口中的止回阀，如图所示，防止水突然向涡轮机排气管突然在涡轮机排气管中突然出现冷凝器。
喷射器冷凝器需要比其他喷射水冷凝器更多的水。成本低尺寸很小。它简单可靠，但仅适合小型发电单位。
