郎肯循环一个已知的机械循环是普遍使用在发电厂将蒸汽的压力能转化为机械能蒸汽涡轮发电机。它的主要部件是旋转汽轮机和锅炉水泵、固定式冷凝器和锅炉。

锅炉是用来加热水，以产生蒸汽所需的压力和温度，根据汽轮机的要求发电。涡轮排气指向径向或轴向流动冷凝器为了冷凝，蒸汽冷凝后再通过锅炉泵循环回锅炉再次加热。

的效率理想兰金循环如前一节所述的效率接近卡诺循环。但在真正的植物中，每一个阶段郎肯循环与某些不可逆过程有关，因此实际兰金循环远低于理想的兰金循环效率。

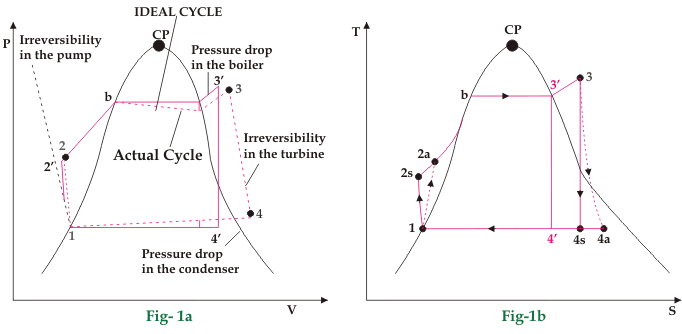

如图1-a和图1-b所示为P-v和T-s图上的兰金循环

在P-v图和T-s图上，Rankine循环表示如下:
理想兰金循环	1 - 2^”b3^”4^”1
实际兰金循环	1-2-b-3-4-1

临界点(CP)位于曲线的中心，如图1-a和1-b所示。CP左侧的曲线是饱和液体线，这些线左侧的区域/区域称为过冷液体区。
同样，CP右侧的曲线是饱和蒸汽线，这些线右侧的区域/区域称为超热蒸汽区。

理想兰金循环的能量分析

兰金循环的所有部件(锅炉、涡轮机、冷凝器并对其进行了相应的分析。理想循环的能量平衡如下:

理想的兰金循环组件	热	工作
锅炉给水泵W_注入
锅炉	/ addpost /图片/ 4 - 10 - 15 - 6. - gif
涡轮
冷凝器

理想兰金循环的热效率

实际兰金循环的能量分析

由于不同组分的不可逆性，实际的蒸汽循环不同于理想的兰金循环。不可逆性的两个主要因素是流体摩擦和热损失。

流体摩擦

它会在锅炉回路和冷凝器以及低压管道的管道回路。由于锅炉回路中的流体摩擦压降，离开锅炉的蒸汽压力将处于较低的压力下。此外，蒸汽必须通过蒸汽管道输送到汽轮机，这也解释了进一步的压降。因此，到达涡轮截止阀的蒸汽将会比锅炉排放压力更低，同样的，在实际的郎肯循环中用3′(图-1a)来表示，而不是在Iideal兰金循环。

如果我们不想妥协涡轮输出,那么我们必须补偿压降/损失和恢复涡轮进气压力第3点在图1 a,通过增加锅炉泵压力足够高以补偿损失/下降,在这个过程中增加泵的大小和输入功率的要求。

不可逆性的另一个原因是蒸汽在输送过程中的热量损失和疏水阀的故障等。因此，为了补偿这些损失，我们需要产生更多的蒸汽，也需要在更高的压力下，从汽轮机中产生所需的额定功率，从而降低循环效率。

实际兰金循环的能量平衡如下:

实际兰金循环组件	热	工作
锅炉给水泵W_注入
锅炉
涡轮
冷凝器

理想兰金循环的热效率

在计算整个循环效率时，涡轮机和泵的不可逆性需要给予足够的重视。对于小机组来说，泵的功通常可以忽略不计，但对于大机组来说，泵的功是可观的，不能这样忽略。
实际/实际兰金循环是根据涡轮流量和泵内压力要求与等熵循环的偏差来定义的，定义如下:

在那里,
h₂实际焓在泵出口
h₄涡轮出口的实际焓
h_{2 s}泵出口的理想等熵焓
h_{4 s}涡轮出口的理想等熵焓
