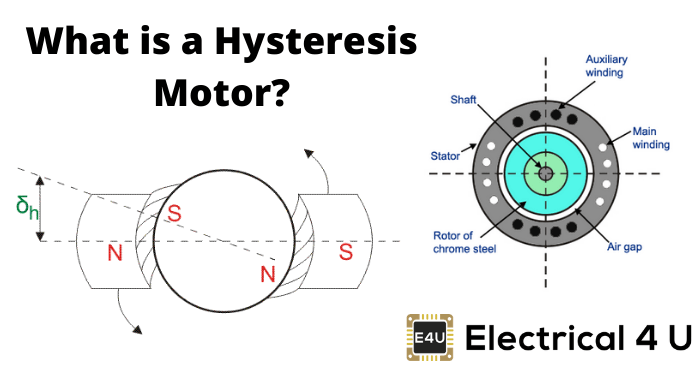

什么是磁滞电机?

滞后电机被定义为同步电动机那是圆柱形转子并工作磁滞损耗高固定性诱导硬化钢转子。它是单相电动机，其转子由铁磁材料轴上采用非磁性支撑。

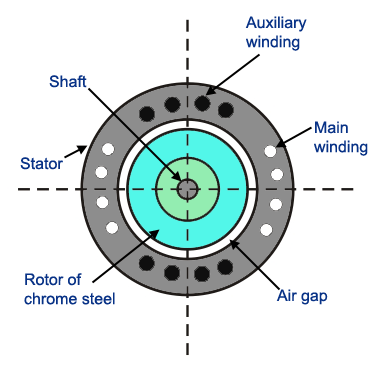

磁滞电动机建设

磁滞电机由五个主要部件组成:

定子
单相定子绕组
转子
轴
阴影线圈

磁滞电机的两个最重要的部件是定子和转子：

定子:滞后电机定子以特定方式设计以产生来自单相电源的同步旋转字段。定子携带两个绕组，（a）主绕组（b）辅助绕组。在另一种设计中磁滞电动机定子保持着阴影类型的极点。
转子:滞后电机的转子是由具有高磁滞损耗特性的磁性材料制成。这类材料的例子是铬、钴钢或铝镍钴或合金。由于磁滞面积大，磁滞损耗大磁滞回线。
转子不携带任何绕组或牙齿。转子的磁圆柱部分通过像黄铜的非磁性材料的轴上组装在轴上。
转子设有高电阻，降低阻力涡流损耗。

磁滞电机的工作原理

启动行为磁滞电动机就像A.单相电动机运行行为与同步电机相同。步骤一步，其行为可以在下面给出的工作原理中实现。

在启动状态

当定子用单相交流电源供电时，旋转磁场在定子中产生。
维护旋转磁场主要和辅助绕组必须在开始以及运行条件下连续供应。
在开始，通过诱导现象，通过定子旋转磁场在转子中诱导二次电压。因此，产生涡流以在转子中流动，并且它开发转子。
因此，涡流扭矩与转子中的滞后扭矩一起开发。转子中的滞后扭矩随着转子磁性材料具有高磁滞损失性能和高保持性而发展。
转子在转差频率下运行，然后进入稳态运行状态。
因此，可以说，当由于感应现象而在这些涡流电流扭矩的帮助下开始旋转时转子旋转时，它可以像单相管一样代表。

在稳态运行状态下

- 当转子的速度达到围绕同步速度达到近时，定子将转子拉到同步中。
- 在同步状态下，定子磁场与转子磁场的相对运动消失。所以没有进一步的诱导现象继续。因此没有涡流产生在转子。这样，由涡流引起的转矩就消失了。
- 转子以同步速度旋转时，定子内的旋转磁场磁通量通过感应在转子上产生磁极;它们被命名为北(N)和南(S)极点。因此转子表现为永磁体，其转子轴为感应磁轴。
- 对于高剩余磁性或保持力转子极强度保持持续或不变。同样，保持率越高，滞环转矩越高，滞环转矩始终与转子转速无关。高保留力使定子和转子之间的磁锁连续，从而电机以同步速度旋转。
- 为建立转子在磁化周期下的磁滞损失所做的最大功等于B-H磁滞曲线内的表面积。
- 在较低的负载扭矩中，旋转转子的所需工作等于已经在转子中可用的滞后现象的最大磁化工作。所以诱导磁极轴总是遵循定子的旋转磁场轴而没有任何滞后角度。
- 但当负载转矩足够大时，由于磁滞现象，转子所做的最大充磁工作不能满足转子旋转所需的工作。
- 所以诱导的磁场轴或转子极轴滞后旋转磁场定子轴以角度δ_H。因此，转子极轴试图赶上定子磁场轴。
- 如果加载扭矩增加，则该滞后角度将增加到δ_马克斯在低于同步状态之前。
- 转子杆朝向移动定子杆吸引并以同步速度延伸。
