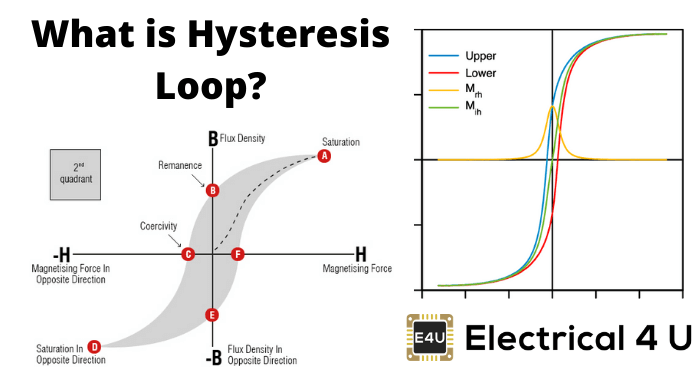

磁滞回线是一个四象限的B-H图，来自滞后损失，矫顽力和滞留性的位置磁性材料得到了。
为了理解磁滞回线，我们假定取一种磁性材料作为绕在其周围的绝缘导线的铁芯。线圈连接到电源(直流)通过可变电阻器改变这一点当前的I，我们知道电流I与磁化力(H)的值成正比
其中，N = no。l为线圈的有效长度。磁芯的磁通密度为B，与磁化力H成正比。
现在，我们应该熟悉一些有关的重要术语滞后环。
滞后的定义
磁性材料的磁滞性是指这种材料的磁通密度(B)滞后于磁化力(H)的一种特性。
胁迫的定义
矫顽力被定义为磁化力（-H）的负值，其降低了材料的残留磁通密度为零。
残余助焊剂密度
的剩余磁通密度为磁通每单位面积保留在磁性材料中而不存在磁化力（即H = 0）。
保持力的定义
它的定义是磁性材料在磁化力(H)降为零后获得磁性的程度。
现在，让我们一步一步到解滞后环。
- 步骤1:
当供给电流I = 0时，则不存在磁通密度(B)和磁化力(H)，对应点为上图中的‘O’。 - 步骤2:
当电流从0增大到某一数值时，磁化力H和磁通密度B均沿o - a路径设置并增大。 - 步骤3:
对于一定的电流值，磁通密度（b）变为最大值（b马克斯)。这一点表示磁饱和或者这个芯材的最大通量密度。核心材料的所有元素得到完美的排列。因此H马克斯标记在H轴上。所以在点a之外，B的值不会随着H的增加而改变。 - 步骤4:
当电流值从磁通饱和值减小时，H随B的减小而减小，不是沿前一条路径减小，而是沿a - B曲线减小。 - 步骤5:
点b表示当I = 0且b有一定值时，H = 0。b滞后于H称为滞后。b点解释了在去除磁化力(H)后，这种磁性材料中仍保留着很少有价值的磁性，称为残余磁性(br)。这里的o - b是由于材料保留力的剩余磁通密度的值。 - 步骤6:
如果电流I的方向颠倒，H的方向也颠倒。沿b - c路径反向增加H，则残余磁性(br)，在c点为0,H为一定的负值，H为负值，称为矫顽力(Hc) - 第7步：
h进一步增加负面方向;B在路径C-D之后获得逆转。在点'时，再次发生磁饱和，但相对于先前的情况相反。在点'，b和h以相反的方式获得最大值，即（-b米和- h米)。 - 第8步：
如果我们在这个方向上降低H的值，则B101再次降低了路径de。在点'e'时，h变为零值，但b是有限的值。点'e'代表剩余磁力（-br)的磁芯材料在相反的方向相对于前面的情况。 - 步骤9:
如果通过反转电流I, H的方向再次反转，则剩余磁或剩余磁通密度(-Br)在e - f路径的f点下降并为零。H再次增加，B的值从零增加到沿着f - a路径的a点的最大值或饱和水平。
路径a - b - c - d - e - f - a形成磁滞回线。
[NB：滞后回路的形状和尺寸取决于所选材料的性质]
磁滞回线的重要性
的主要优点滞后环如下所述。
- 磁滞回线面积越小，磁滞损耗越小。
- 磁滞回线提供了材料的保持力和矫顽力的值。从而使选择理想材料制造永磁、磁芯的方法变得更加容易。
- 从B-H曲线图，可以确定残留的磁力，因此可以容易地选择用于电磁铁的材料。
