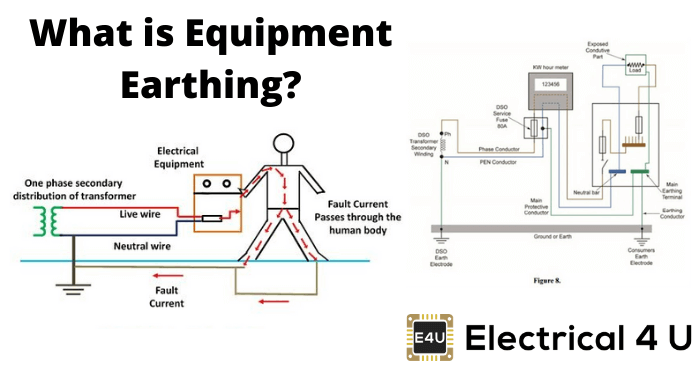

接地是什么?
设备接地是通过金属连接任何电器的本体或中性点(视情况而定)与较深的土壤之间的一种连接。金属连接通常是MS平的，CI平的，GI线，这些线应该穿透到接地网。
设备接地是根据is:3043-1987标准。
- 电气设备分类IS: 9409-1980
- 安全和接地实践的重要规则是基于IE 1956规则
- 有关影响的指引当前的通过人体- IS:8437-1997
- 保护建筑物和结构免受雷击- IS:2309-1969
- 地球:地球的导电体，它的电势在任何一点上，习惯上假设并取为零。
- 接地电极:一个导体或一组与地密切接触并作为对地电气连接的导体。
- 接地电极电阻:的电阻接地电极与地球总体质量的关系。
- 接地导线:一种保护导体，将主接地端与接地电极或其它接地方式连接起来。
- 等电位连接:将各种暴露的导电部件和外来的导电部件置于基本相等的电位的电气连接。
例如:交流/高压系统的保护导体、接地导体和隔水管(如果有的话)互连。 - 电位梯度:的潜在的差异每单位长度的测量方向，它是最大的。
- 接触电压:一个接地的金属结构和一个地面上的点之间的距离水平距离为一米。
- 电压步:距离地球表面两点之间的距离，假定一步(步)为一米。
- 地球网格:一种接地电极系统，由埋在地下的相互连接的连接器组成，为电气设备和金属结构提供公共接地。
- 接地网:由水平埋设导线的栅极形成的接地系统-用于向地分散接地故障电流，也用作等电位结合导体系统。
为什么地球很重要
接地很重要，以确保:
- 人员的安全
- 设备的安全
- 防止或至少减少大电流对设备的损害
- 提高电力系统的可靠性。
接地的分类
接地大致分为
- 系统接地(操作系统中设备各部分之间的连接，如低压中性点电力变压器绕组)和地球。
- 设备接地(安全接地)连接设备体(如电动马达身体,变压器箱,开关设备箱体、空气开关操作杆、低压断路器本体、高压断路器本体、馈电断路器本体等)接地。
接地电阻允许值
合理的接地电阻值为:
- 发电站- 0.5欧姆
- EHT站- 1.0欧姆
- 33KV SS - 2欧姆
- DTR结构- 5欧姆
- 塔脚电阻- 10欧姆
什么是到达允许接地电阻的基础?
根据IE规则，一个人必须有一个明确的基础，根据IE规则，一个人必须保持接触潜力小于
- 推荐安全值523伏
- 我的错=故障条件下的最大电流，
- 最大故障电流为100kva, 100kva内的电流约为100a;哪里百分比阻抗是4%
- 适用于100kva变压器的变电站
0.26欧姆是相当低的，质量工作是在施工期间，以获得这样的价值的接地系统，和支出将是非常高的。
因此，电气检查人员坚持在1.0欧姆左右。对于城市地区来说，这似乎是合理的。在农村地区，这个值可能是2欧姆，这是大多数当局推荐的。 - 接地电极的电阻值在充分保护中也具有重要意义雷电避雷器对闪电。
这种情况下的地电极电阻值由公式给出
Flash在电压11千伏= 75千伏，一个避雷器位移= 40 KA。
类型的接地
平板式接地
接地板采用600mm × 600mm × 6.3 mm厚的铸铁板。用所需尺寸的螺母、螺栓和垫圈与宽50mm ×厚6mm ×长2.5米的热浸式GI主接地条连接。主接地条根据现场位置采用40mm × 3mm所需长度的热浸式GI条连接至设备接地/中性点连接。土板的背面被填满，并从六面覆盖150mm的土材料(木炭和盐的混合物)。剩下的坑用挖好的土回填。为使接地电阻保持在一定范围内，土坑内还设置了2.5米长的硬质PVC管用于浇水。
管式接地
该方法采用直径40 mm × 2.5 m的热浸GI管进行设备接地。该管在每100毫米的间隔上穿孔，并在下端变细。在顶部以下100mm处焊接一个夹头，与热浸GI条(尺寸40mm × 3mm，根据现场要求的长度)连接，直到设备接地/零线连接。在它的开口端装有漏斗用于浇水。土方管放置在2700 mm深的坑内。将直径600mm的GI片或水泥管分成两半环绕在管道周围。然后，这个“农场”和土管之间的角空间被填满300mm高的盐和木炭交替层。“农场”外的剩余空间将被挖掘的土回填。随着回填的进行，“场”逐渐升高。因此，该坑被填满到地面以下300毫米。 This remaining portion is covered by constructing a small chamber of brick so that top open end of pipe and connection with main earth pipe will be accessible for attending when necessary. The chamber is closed by wooden/stone cover. Water is poured into the pipe through its open end funnel to keep the earthing resistance within specific limit.
其他类型接地:当某些设备的能力受到限制时，它们可能无法承受某些故障电流，那么就采用以下几种接地方式来限制故障电流。
- 电阻接地
- 电抗接地
- 彼得森线圈接地。
- 接地通过接地变压器。
