通过潜艇电缆或架空传输线的长距离直流形式的电力大量传输是高压直流传输。在考虑成本，损失和许多其他因素时，这种类型的变速器是在很长的距离上的HVAC传输。通常用于电子高速公路或电源高速公路的名称HVDC.。

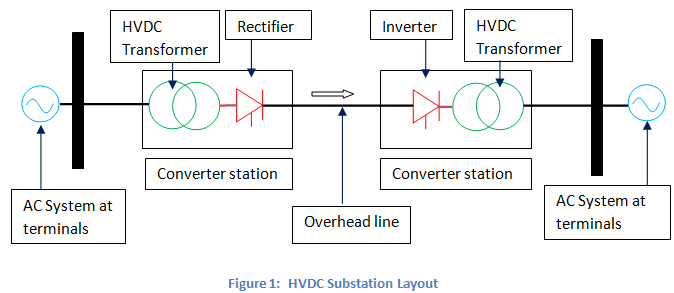

HVDC传输系统
我们知道在发电站中产生了交流电源。这应该首先将其转换为DC。转换是在整流器的帮助下完成的。直流电源将流过架空线路。在用户端，该DC必须转换为AC。为此目的，一个逆变器放置在接收端。
因此，在HVDC变电站的一端和另一端的逆变器端子将存在整流器端子。发送端和用户端的功率将始终相等（输入功率=输出功率）。
当两端都有两个转换器站和单个传输线被称为两个终端直流系统。当有两个或多个转换器站和DC传输线被称为多终端直流变电站。

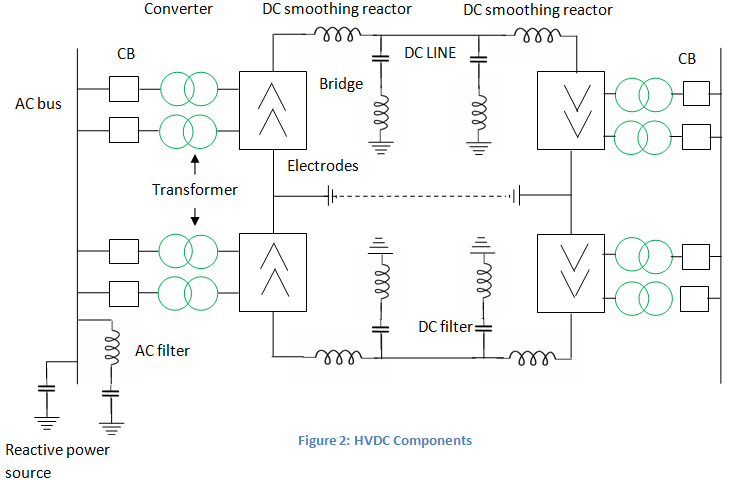

的组成部分HVDC传输系统及其功能如下所述。
转换器：转换器完成AC至DC和DC转换到AC转换。这包括变形金刚和阀桥。
平滑反应堆：每个杆由平滑的反应器组成电感器用杆子串联连接。它用于避免在逆变器中发生的换向故障，减少谐波并避免停止负载电流。
电极：他们实际上是导体它用于将系统连接到地球。
谐波过滤器：它用于最小化谐波电压和当前使用的转换器。
直流线路：它可以是电缆或架空线。
无功电源：转换器使用的无功功率可能超过总转移的有功功率的50％。所以分流电容器提供这种无功功率。
交流电路断路器：该变压器故障被清除了断路器。它还用于断开直流链路。
HVDC系统配置
HVDC链路的分类如下：

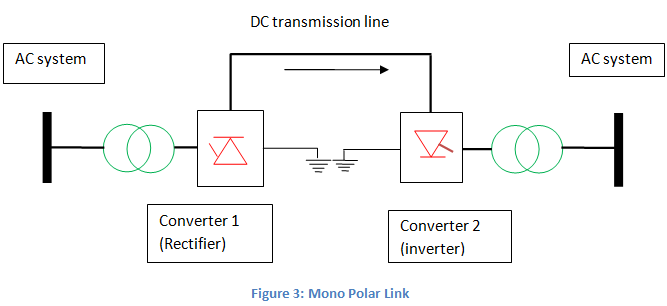

Mono Polar Links.
需要单导体，水或地面充当返回路径。如果接地电阻率为高，则使用金属返回。

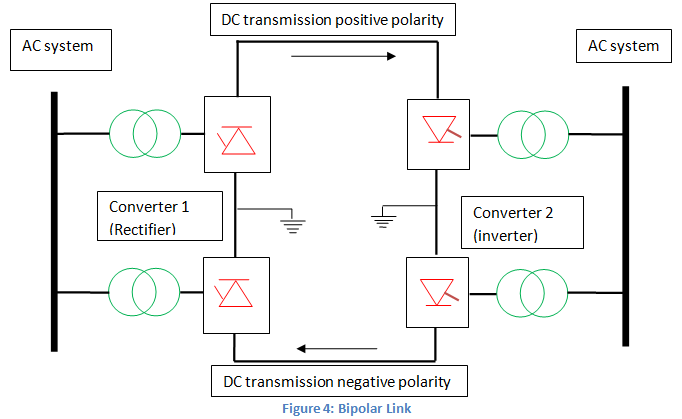

双极链接
每个终端使用相同的电压额定值的双转换器。转换器结接地。

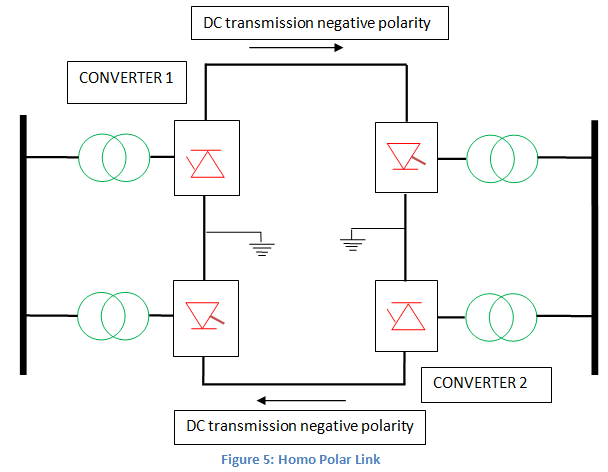

麦诺达尔联系
它由两个以上的导体组成，该导体通常是负的。地面是返回路径。
多终端链接
它用于连接两个以上的点，很少使用。

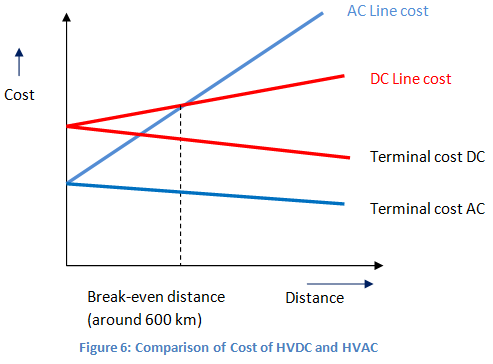

HVAC和HVDC传输系统的比较
| HVDC传输系统 | HVAC传输系统 |
| 低损失。 | 由于损失很高皮肤效果和电晕抵消 |
| 更好的电压调节和控制能力。 | 电压调节和控制能力低。 |
| 在更长的距离上传输更多功率。 | 与HVDC系统相比，传输较少的功率。 |
| 需要较少的绝缘。 | 需要更多的绝缘。 |
| 可靠性高。 | 可靠性低。 |
| 异步互连是可能的。 | 异步互连是不可能的。 |
| 由于导体较少，降低了线成本。 | 线路成本高。 |
| 塔更便宜，简单又狭窄。 | 与HVDC相比，塔楼更大。 |
HVDC传输的缺点
- 使用具有小过载容量的转换器。
- 断路器，转换器和交流滤波器昂贵，特别是对于小距离传输。
- 没有变压器，用于改变电压电平。
- HVDC链路非常复杂。
- 无法控制的电流。
HVDC传输的应用
- 海底和地下电缆
- 交流网络互连
- 互连异步系统
