存在一种类型的继电器，其取决于线路中的故障距离。更具体地，继电器根据故障点与安装中继的点之间的阻抗来操作。这些继电器被称为距离继电器或者阻抗继电器。
距离或阻抗继电器的工作原理
这距离继电器的工作原理或者阻抗继电器很简单。有一个电压元素来自潜在的变压器A.当前的从中喂养的元素电流互感器系统。偏转扭矩由二次电流产生CT.并通过电位变压器电压产生恢复扭矩。
在正常操作条件下，恢复扭矩大于偏转扭矩。因此，继电器不会运行。但是在有错误的情况下，电流变得相当大，而电压变少。因此，偏转扭矩变得大于恢复扭矩，并且继电器的动力部分开始移动，最终关闭中继的触点。因此清楚距离继电器的操作或工作原理取决于系统的比例电压和当前。作为电压的比率当前的只不过是阻抗，所以距离继电器也称为阻抗继电器。
这种继电器的操作取决于预定的电压值与电流比。这种比率只不过是阻碍。当该电压与电流比变得小于其预定值时，继电器仅运行。因此，可以说，当线的阻抗变得小于预定阻抗（电压/电流）时，继电器仅运行。作为一个阻抗传输线与其长度成正比，可以很容易地得出结论，即如果在预定距离或线路长度内发生故障，则距离继电器只能运行。
距离或阻抗继电器的类型
主要有两个距离继电器的类型-
- 明确的距离继电器。
- 时间距离继电器。
让我们逐一讨论。
明确的距离继电器

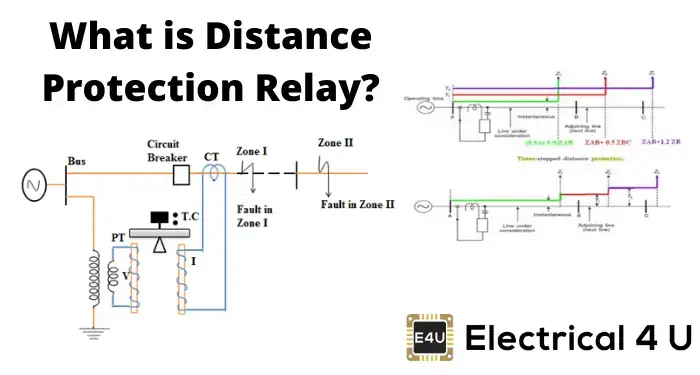

这只是各种平衡梁继电器。这里，一个光束水平放置并由中间铰链支撑。光束的一端通过电压线圈的磁力向下拉出潜在的变压器附在线上。梁的其他端部通过电流线圈的磁力向下拉出电流互感器与线条系列连接。由于这两个向下的力产生的扭矩，梁保持在平衡位置。由于电压线圈引起的扭矩用作电流线圈引起的扭矩和扭矩，用作偏转扭矩。
在正常操作条件下，限制扭矩大于偏转扭矩。因此，该距离继电器的触点保持打开。当进料器发生任何故障时，在受保护区域下，馈线的电压降低，同时当前的增加。比例电压到电流即，阻抗低于预先确定的价值。在这种情况下，电流线圈比电压线圈更强烈地拉动光束，因此光束倾斜以关闭继电器触点，因此断路器与这种阻抗继电器相关联的绊倒。
时间距离阻抗继电器
此延迟根据继电器从故障点的距离自动调整其运行时间。时间距离阻抗继电器不仅根据电压与电流比而操作，其工作时间也取决于该比率的值。这意味着，
时间距离阻抗继电器的构建
继电器主要由电流驱动元件组成，如双绕组型诱导电流继电器。承载该元件盘的主轴通过螺旋弹簧连接到第二主轴连接，该第二主轴承载继电器触点的桥接件。桥通常通过靠在由电磁体的电磁体的杆面保持的电磁体保持在打开位置。
时间距离阻抗继电器的工作原理
在正常操作条件期间，从PT馈电的电枢吸引力大于由感应元件产生的力，因此当传输线中发生短路故障时，继电器触点保持在打开位置。当前的在感应元素增加。然后感应元件中的感应增加。然后诱导元件开始旋转。感应元件的旋转速度取决于故障水平I.E.感应元件中的电流量。随着盘的旋转进行，螺旋弹簧联接器卷绕到春天的张力足以将电枢从电压激励磁体的极面拉出。
在继电器之前，盘行进的角度通过该角度在继电器操作之前取决于电压激励磁体的拉动。拉动越大，光盘的行程越大。该磁铁的拉动取决于线电压。线越大电压拉的拉动越长将是光盘的行程，即操作时间与V成比例。
同样，诱导元件的旋转速度大致与该元素中的电流成比例。因此，操作时间与电流成反比。
因此继电器的操作时间，
