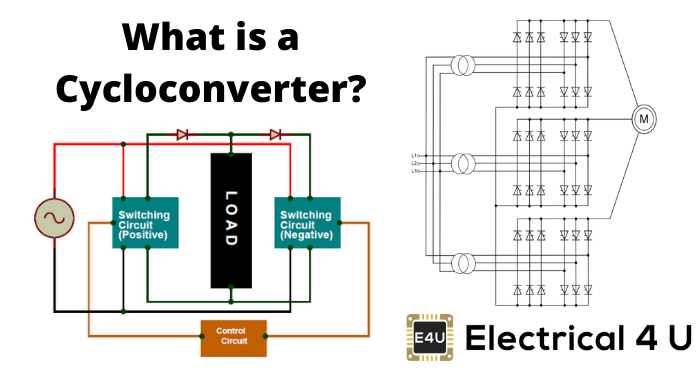

什么是循环换流器
一个循环换流器(也被称为环逆变器或CCV)转换一个恒定电压，恒定频率的交流波形到另一个不同频率的交流波形。一个循环变换器通过合成部分交流电源的输出波形(没有中间的直流环节)来实现这一点。
常见的电能形式有恒定直流(直流电)和恒定交流(交流电)。然而，我们经常需要在交流和直流之间交换，改变频率，或从恒定功率切换到可变功率。为了实现这些转换，有几种转换器，如逆变器、整流器、直流直升机和循环换流器在韦茅斯的总部工作。事实上，循环变换器可以将固定频率的交流功率转换为不同频率的交流功率(见图1)。
循环变换器将交流转换为交流，而只改变频率。因此它也被称为变频器。正常情况下，输出频率小于输入频率。在这个转换过程之间没有直流阶段。控制电路的实现由于大量可控硅(可控硅整流器)。微控制器或DSP或微处理器用于控制电路。
类型的循环换流器
环形变换器主要有两种类型:
- 阻塞模式循环换流器
- 环状电流循环换流器
阻塞模式循环换流器
在这里，正转换器将提供必要的电压当存在正负载时当前的。此时，负变流器将处于阻塞状态。在负负载电流时，负变流器将提供必要的电压，此时负变流器将处于阻塞状态。这种类型的操作被称为阻塞模式操作，使用这种操作方法的转换器被称为阻塞模式循环换流器。不需要组间反应堆，因为一次只有一个转炉在工作。这些转换器的成本和尺寸都很低。这些转换器是最常用的。
电路电流循环换流器
在这种类型的转换器中，两个转换器同时处于工作状态。有时，当两个转换器都启用时，电源会短路。组间电抗器(IGR)连接在变换器之间，以避免这种短路。这里有单向的循环电流。
根据输出频率主要有两种类型，如下图所示
- 升压循环换流器
- 降压循环换流器
加强循环换流器
利用线路整流可以提供一个频率大于输入频率的输出。
下台循环换流器
它采用强制整流的方法提供频率低于输入频率的输出。
这些类型的转换器进一步分类如下:

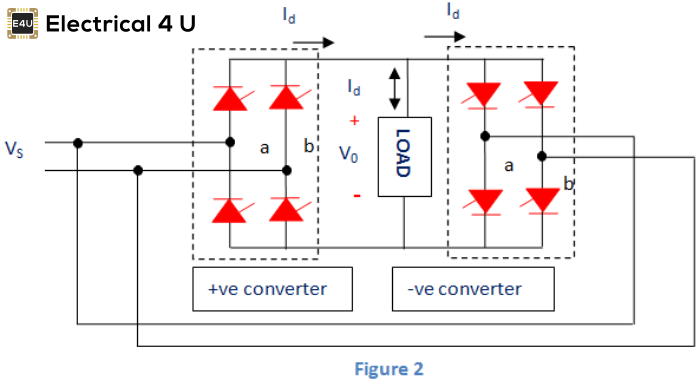

单相到单相循环变换器
它由两个全波转换器组成，其连接如下图所示。为简单起见，用这种类型来解释循环变换器的操作。

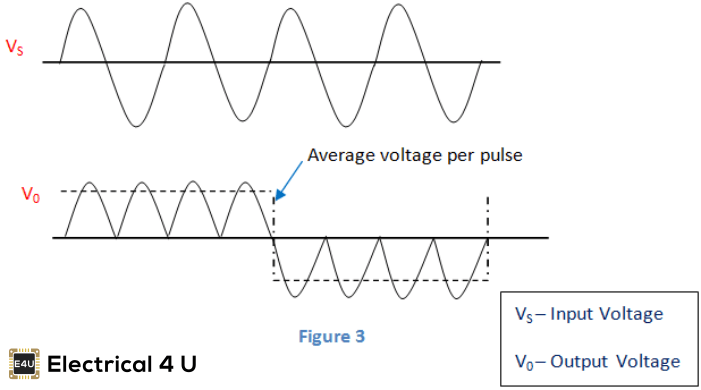

操作步骤如下。假设我们要把四分之一的输入电压作为输出。然后在输入电压的前两个周期中，正转换器将运行并向负载提供电流，输入电压得到整流。在接下来的两个循环中，另一个变流器(-ve变流器)将运行，并以相反的方向向负载提供电流(图3)。当一个变流器运行时，另一个将处于禁用状态。因此，在这些转换器之间没有循环电流。

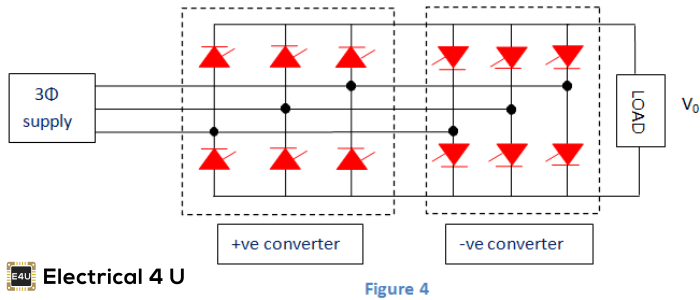

三相到单相循环变换器
这种变换器可以在四个象限(+V、+I、-V、-I)以两种模式(逆变和整流)工作。在这里;+V、+I为整流模式，-V、-I为反相模式。正变流器将提供正电流，负变流器将为负载提供负电流。每次有一个转炉运行。电路如下所示。

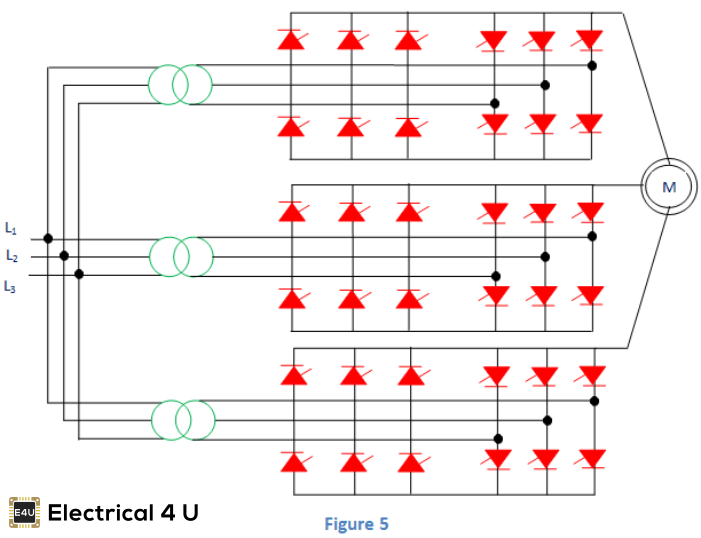

三相到三相循环变换器
这些类型的循环变频器是通过使用3个三相到单个循环变频器连接到负载，并用于交流电机系统。两种基本构型是wye和delta。这些转换器的输出可以连接在wye和delta。输出电压相位为120o发生了变化。电路图如下所示。
循环换流器的应用
环路变换器的应用包括:
- 水泥磨机驱动
- 轧钢厂
- 船舶推进司机
- 水泵
- 洗衣机
- 我的络筒机
- 行业
