a主要分为两部分铅酸电池。容器和盘子。
铅酸电池容器
因为这电池容器中主要含有硫酸，因此用来制造硫酸的材料铅酸蓄电池箱必须耐硫酸。物料容器也应不含对硫酸有害的杂质。尤其是铁和锰是难以忍受的。
玻璃、衬铅木、硬橡胶、沥青化合物、陶瓷材料和模塑塑料具有上述性能，因而成为容器铅酸电池由这些材料中的任何一种制成。容器用顶盖紧密密封。
上盖有三个孔，两端各有一个孔，中间有一个孔，用于通气孔，电解液通过通气孔排出，气体通过通气孔排出。
铅酸蓄电池容器底部内侧有两根肋骨，用以固定正极铅酸蓄电池极板还有另外两个肋骨以保持负极板。肋或棱镜用作平板的支撑，并且同时保护它们免受作为从板底部的活性材料的下降而发生的短路的短路。容器是最基本的部分铅酸蓄电池结构。
铅酸蓄电池极板
通常，两种制备细胞的活性材料并将它们连接到铅板的方法。这些是在发明人的名字之后知道的。
- 普兰特板或形成铅酸电池板。
- 榴饰板或粘贴的铅酸电池板。
普兰特板
Plante过程
在这个过程中，取两张铅片浸入稀释的H中2所以4。当一个当前的是通过外部供应进入这个铅酸电池，那么由于电解，氢气和氧气被进化。在阳极，氧气攻击铅将其转化为PBO2而阴极则不受影响，因为氢不能与铅形成化合物。
如果电池现在被释放，然后过氧化氢涂层板成为阴极，所以氢在它上形成并与PbO的氧结合2形成水，因此，
与此同时，氧气进入铅阳极并反应生成PbO2。因此，阳极上覆盖了一层PbO薄膜2。
通过连续的反转当前的或通过充放电，PbO薄膜2会变得越来越厚，电池极性逆转的时间也会越来越长。两个铅板经过数百次的逆转后，将获得一层足够厚的过氧化物铅皮，以处理足够高的容量。这种制造正极板的过程称为形成。负极铅酸电池极板也是用同样的方法制造的。
植物板的结构
可见，由于活性物质对a植物板由一层薄薄的pbo层组成2形成在引线板的表面上和从引线板的表面上形成，必须具有大的浅表区域以获得可观的体积。通过凹槽或层压可以增加铅酸电池板的浅面积。该图显示了植物正极板，其由具有细层叠表面的纯铅网组成。这些板的构造包括大量薄的垂直层压，通过水平装订肋以间隔加强。这导致大延伸的浅表面积增加。主要特点铅酸蓄电池结构是否容纳大量的活性物质，即PbO2在活动板。
正极板通常采用Plante法生产，这种极板称为Plante极板。铅酸电池负极板也可以采用这种方法制造，但对于负极板来说，这种方法是行不通的。

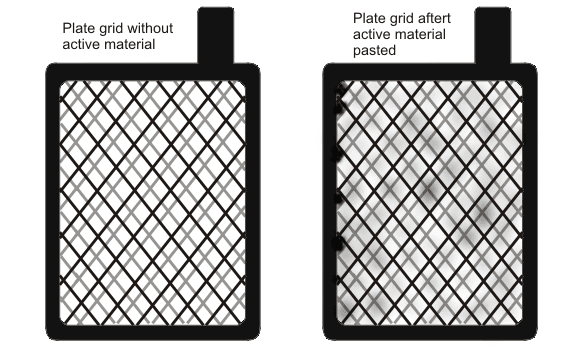

涂浆极板
在Faure工艺中，活性材料是机械应用的，而不是像在Plante工艺中那样从铅板本身电解开发出来。以红铅(Pb3.O4)或锂电(PbO)或两种不同比例的混合物，被压入薄铅栅的间隙中，而细铅栅也充当电流导体。用活性物质粘贴网格后，将板在比重1.1 ~ 1.2的硫酸弱溶液中干燥硬化组装，通过a当前的他们之间。为了形成负极板，这些极板被连接成阴极。在阳极析出的氧使铅氧化物(Pb3.O4）进入过氧化物（PbO2)，阴极析出的氢使一氧化铅(PbO)还原为海绵铅(Pb)。
阳性板的形成涉及将氧化铅的转化为过氧化物。高氧化铅，如PB3.O4从当前和当前的经济考虑使用，尽管在实践中混合使用Pb3.O4是就业。Faure工艺更适合制造Faure负极铅酸电池极板，而不适合制造正极铅酸电池极板。
为了在较小的铅酸电池施工中获得大容量，必须暴露在电解质上的大表面，并且由于单板的尺寸受到限制，因此增加铅酸电池的容量，负极和阳性板的数量增加并行连接。通过将绝缘的浆果或它们之间的隔板放置来分离邻接的正极板。分离器是塑料，玻璃纤维，硬橡胶或木材。电池中的负极板的数量始终多于阳性板的数量，使得本组两侧的端板保持为阴性。这是这样做的，因此所有正板都可以从两侧同样工作。将阳性和负极板的这种组件浸入铅酸电池容器中的稀硫酸中。电池有两个端子 - 正极和负面。
