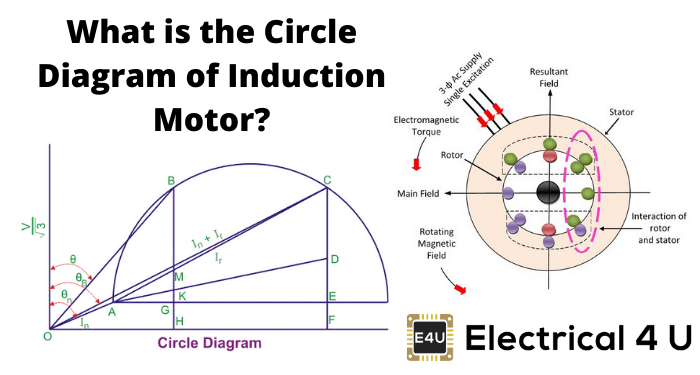

什么是圆图
一个圆图是电机性能的图形表示。它通常用于说明性能变形金刚,交流发电机,同步电动机,感应电机。在各种操作条件下研究电机的性能非常有用。与理论和数学描述相比，圆形图的图形表示使得更容易理解和记住。
圆图的重要性
这个图提供了普通相量图所不提供的信息。相量图给出了之间的关系当前的和电压只有在单一电路条件下。如果条件改变，我们需要再次画相量图。但是对于一种以上的电路条件，圆图可以被称为在一个平面上画的相量图。在我们主要感兴趣的感应电动机的背景下，我们可以得到它的功率输出信息，功率因数在图形或图形表示中，扭矩，滑动，速度，铜损，效率等。
为计算绘制圆图所需的数据而进行的测试
我们必须在感应电动机中进行空载和阻塞转子试验。在无载试验中，感应电动机空载运行，采用二电能表法计算其仅由无载损耗组成的总耗电量。假定滑移为零。由此计算出绘制圆图所需的空载电流和电压电流夹角。由于在空载条件下感应电动机具有较高的感应电抗，所以角度会很大。
在块转子试验中，转子被阻塞，类似于变压器的二次短路。从这个测试，我们需要计算短路电流和电压与电流之间的滞后角来绘制圆图。同时，我们需要转子和定子的铜损耗。
如何绘制感应电机的圆形图
通常用圆形图来表示感应电动机。画一个圆形图如下图所示:
- 画出由空载试验计算出的空载电流和空载角。这就是Ɵ线OA所示,0为空载功率因数角。
- 绘制了短路电流和从块转子测试获得的角度。这由线OC显示，角度由ɵ显示B。
- 画出了直线AC的右平分线，它平分了这条线，并延伸到直线AE上，这条线给出了圆心。
- 定子电流由我们从两个测试中获得的感应电动机的等效电路计算。该电流根据具有触摸原点的刻度和B的圆形图中的点在圆图中绘制。
- 交流线叫做电力线。通过使用我们在圆图中所取的功率转换刻度，如果我们垂直移动AC线上方到圆的外围，就可以得到输出功率。输出功率由行MB给出。
- 总铜损耗由直通线给出。
- 在绘制转矩线时，应将总铜损与转子铜损和定子铜损分开。线路DE给出定子铜损，线路CD给出转子铜损。这样，点E就被选中了。
- 线路AD被称为转矩线，它提供由感应电动机开发的转矩。

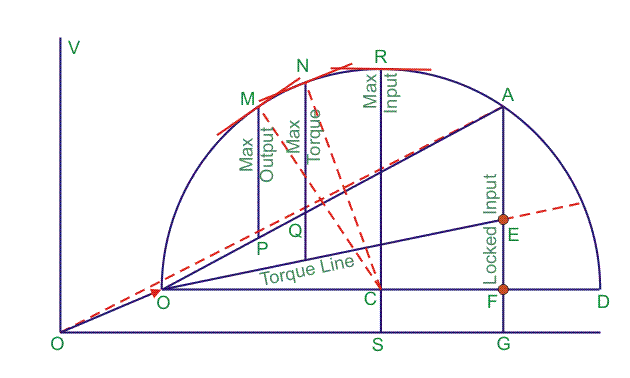

圆图的各个部分
圆形图的组成部分包括:
- 最大输出功率
- 最大扭矩
- 最大输入功率
最大输出功率
当圆的切线与直线平行时，输出功率将是最大的。点M是通过从中心到输出线画一条垂线并将其延伸到M处的切点得到的。
最大转矩
当与圆圈的切线平行于扭矩线时，它给出最大扭矩。这是通过从垂直于扭矩线广告的中心绘制一条线而获得的，并将其延伸以在圆圈中切割。那一点被标记为N.
最大输入功率
当切换到圆圈垂直于水平线时发生。该点是圆图中的最高点，并绘制到中心并延伸到S.该点被标记为R.
圆图结论
这个方法是基于我们为了画圆图而使用的一些近似，同时，也有一些四舍五入的值。因此，尽管这种方法存在一些误差，但它仍然可以给我们一个很好的近似结果。
圆形图的主要缺点是，虽然它很容易理解和阅读，但画出来却很费时间。替代方法包括使用数学公式或等效电路模型来找出各种性能参数。如果您想了解更多关于圆形图和其他电气工程主题，请查看我们的完整列表基本的电气问题。
