寄存器

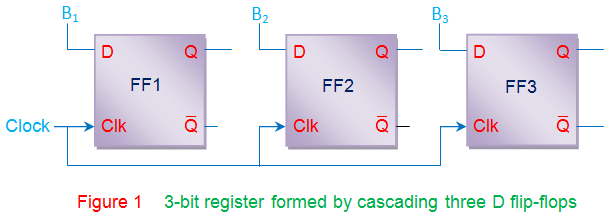

寄存器是旨在存储数据的设备。众所周知，每个触发器可以存储一个单一的信息。这意味着通过级联N触发器，可以存储N位信息。这种布置称为n位寄存器。例如通过级联三D人字拖如图1所示，可以存储三位信息（B3.，B.2和B1），从而形成3位缓冲寄存器。
存储在寄存器中的数据可以通过应用时钟脉冲在寄存器内分段移动和/或进入/出寄存器。这样的寄存器叫做移位寄存器。根据数据移位Viz的模式，有各种移位寄存器，串行串行寄存器，串行串行输出寄存器，并行串行寄存器，并行平行并行输出寄存器。进一步取决于数据移动的方向，它们可以是自然的左移和/或右移，如图2所示。
计数器

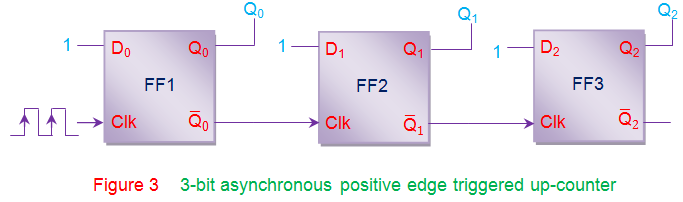

计数器是用于计算事件数量的数字电路。这些只不过是一系列以明确的方式排列的触发器（JK或D或T）。单个触发器具有两个状态0和1，这意味着它可以依赖于两个。因此，一个触发器形成2比特（或Modulo 2，Mod 2）计数器。同样地计算直到8，需要连接3（= 23.）串联的触发器，如图3所示。这些计数器可以是同步/异步和/或正/负边缘触发，具体取决于在其时钟输入处提供的连接。此外，通过略微修改触发器之间的连接，可以设计各种其他类型的计数器。，上计数器，下计数器，上/下计数器，戒指柜台那约翰逊柜台等
事件检测器

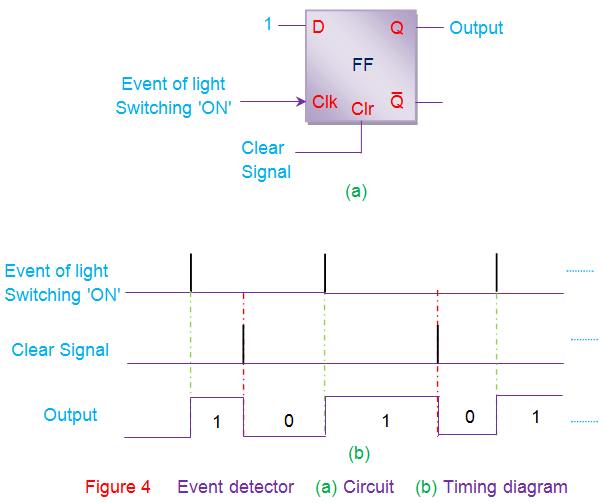

事件探测器是电路有助于确定特定事件的发生。当事件发生时，需要这些设备更改其状态，并且应进一步以相同的状态保持，直至该事件清除。众所周知，触发器以保持其状态，直到在其输入处的适当条件的外观，这意味着它们可以充当事件探测器。例如，可以使用aD触发器检测灯的开关的事件，如图4A所示。在图4B所示的波形方面解释这种电路的工作。
数据Synchronizers.
预计特定组合电路的所有输出都应在同一时刻改变其状态。然而，有时由于栅极延迟变化，组合电路的输出可能会在不同时间的状态（图5A中的绿线）改变它们的状态。这将进一步引起意外的行为导致错误的输出。可以通过使用作为数据同步器的输出的同步D触发器来避免这种情况（图5B）。
在这种情况下，输出将被触发器锁存，直到出现时钟信号。因此，仅当时钟的正边沿触发触发器时，输出可以仅改变它们的状态，这又导致在该特定时刻的所有输出中的状态变化。
分频器
考虑一个正边沿触发的JK触发器，其输入被捆绑在一起并驱动高，如图6所示。在此状态下，输出JK触发器将切换时钟信号的每个正边(图中的红线)。从波形中可以看出，如果输入时钟周期为Tin，则输出波形Tout的时钟周期为Tin的两倍。这样就得到了f出= F.在也就是说输入频率除以2。换句话说，通过单个触发器后，输入频率将减半。基于同样的理由，我们可以得出这样的结论:经过n次触发器后，输入频率将除以2N哪个结果在f出= F.在/ 2N。
除了这些应用外，一些触发器有明确的用途
- D触发器可以用来创建用于数字信号处理系统的延迟线。这种应用很容易出现，因为在同步D触发器的输出是一个时钟周期延迟的输入。因此，通过级联n个这样的触发器，输出可以被n个时钟周期延迟，这反过来产生所需的延迟量。
- 通常，用于进入数字系统中的值的机械开关易于在关闭/打开开关时振动开关触点振动的问题。这导致输出的变化电压导致逻辑输入在0到1.之间交替。这导致意外的系统行为，可以通过在交换机和数字电路之间连接RS触发器来充当开关替补来避免。
