什么是捆绑导体?

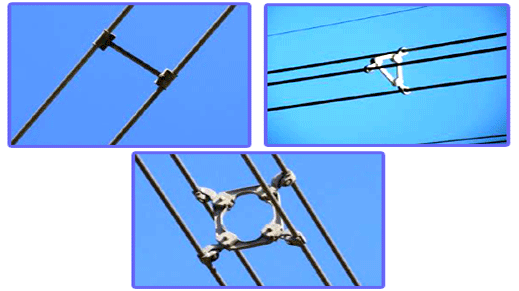

我们经常可以看到输电线路哪里取代了单一导体每相多导线每相被使用。一种称为间隔器的金属结构将一个相的导体组合在一起。这些空间有助于保持导体之间的恒定距离，避免导体之间的碰撞，也允许它们并联。每个相可以有两个、三个或四个导体。下面的数字显示捆绑导体三种构型都有间隔。

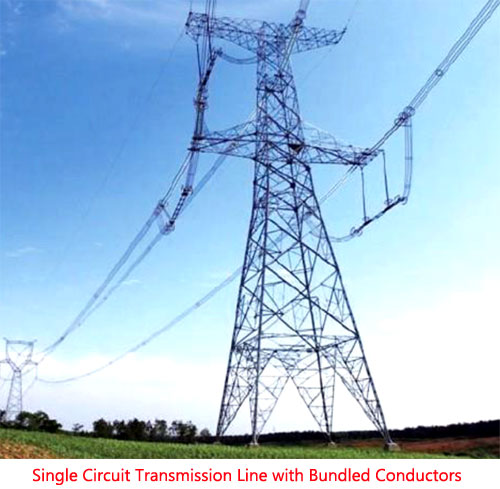

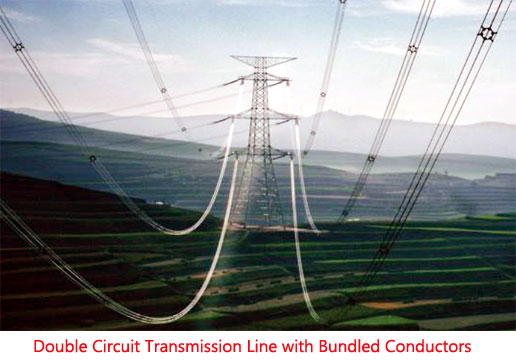

间隔器连接的每一根导体属于同一相位，在单路传输中我们会有三组这样的导体，在双路传输中我们会有六组这样的导体。
我们通常使用这种配置，当一个大功率被传输到很远的距离非常高电压的水平。
现在我们来看看有什么特别的优势捆绑导体有超过单一导体。

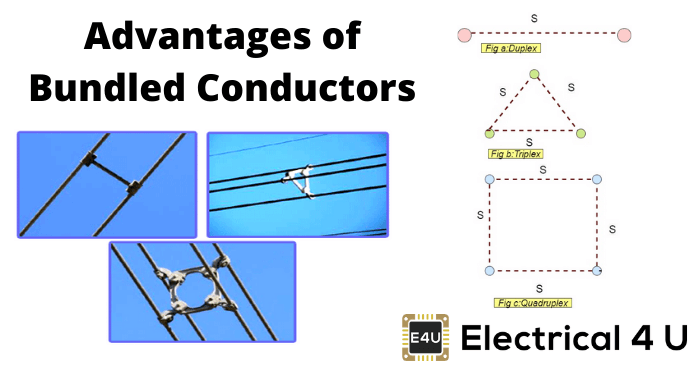

捆绑导线的优点
- 导体的捆扎会降低线感。
我们知道电感是由
式中，GMD =几何平均距离
几何平均半径
对于半径为r的单个导体
巨磁电阻r = 0.7788
对于两个导体束如图所示
三导线束
四导体束
因此，当我们增加导体数量时，GMR增加，因此L减少。现在，减小线路的电感有许多优点，例如--
- 线路的最大功率传输能力随时间的增加而增加
其中X = wL…线路电抗- 线路的电压调节也随着线路电抗的降低而增加。
-
- 根据减小线路电感的类似论证，我们可以说电容当线路对中性点的电容为时，线路的电容量增大
现在，由于我们有L减少和C增加的网络SIL线也自动增加，因此电力传输能力也。因此，采用捆绑导体是一种有效的增产方法银，即浪涌阻抗加载。 - 最重要的捆绑导线的优点它有能力减少吗电晕放电。当用一个导体在非常高的电压下传输电力时，它周围的电压梯度很高，有很大的可能会发生电晕效应——特别是在恶劣的天气条件下。然而，如果在附近使用几个导体而不是一个导体，形成一个捆绑的导体，就会降低电压梯度，从而降低形成电晕的可能性。
临界电晕电压的增加取决于以下-- 乐队指挥的人数，
- 他们之间的间隙
- 形成不同阶段的基团之间的距离。
结果表明，无论束中有多少根导线，一组导线之间的最佳间距为每根导线直径的8-10倍。
- 减少电晕放电的形成可以减少功率损耗，从而提高线路的传输效率。
- 减少通信线路干扰由于减少电晕。
- 空载，也就是当前的由于集肤效应的减小，捆绑导体的承载能力大大提高。
- 随着捆绑导体有更多的有效表面积暴露在空气中，它有更好和有效的冷却，因此更好的性能与单一导体。
