肺活量计是一种测量肺活量和肺容积的生物医学仪器。肺量计的结构很简单。它主要由一个收集气体的容器组成。为了了解肺活量计的基本工作原理，我们需要了解肺活量计的基本结构。水封型肺活量计是最流行的类型之一。让我们讨论一下a的建设和工作水密封肺活量计为了理解。
水密封肺活量计
它由一个容量为6到8升的直立充水圆柱体组成。在圆柱体内部，装有一个倒置的加重钟形罩。从装满水的容器底部的呼吸管道布置在钟形罩内的水位上方，如下图所示。
当一个人通过呼吸管向钟内呼气时，钟内的空气量就会发生变化。风量的变化转化为钟罩的垂直运动，从而使吊重的位置发生相应的变化。这是因为连接在钟罩上的绳子的另一端通过滑轮与重物相连。病人通过吹口把空气吸入管子。在每次吸气和呼气的循环中，罐子上下移动。这取决于吸入或呼入或从罐内的空气的体积。

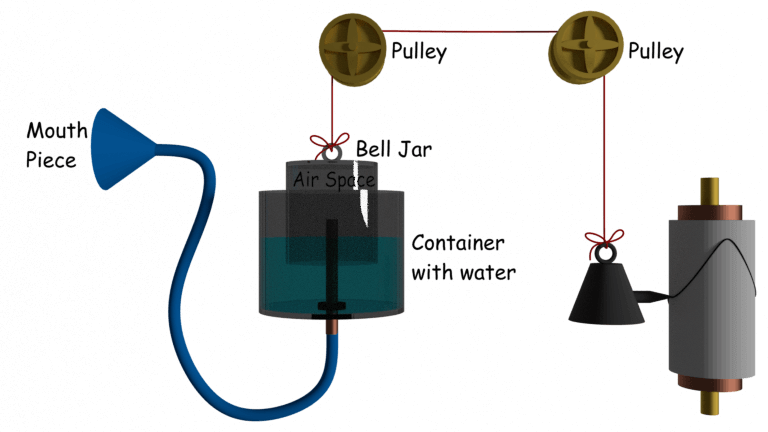

拴在绳子上的重量随着钟罩的移动而上下移动。一根笔附在重物上，重物就会在附在旋转滚筒上的纸上绘制图形。产生的图形被称为Kymograph。
重物的垂直运动可以转化为电信号，从而在仪表屏幕上产生显示。在这种情况下，是线性的电位计附加在砝码上以产生与砝码移动相对应的电信号。合成图为Kymograph。肺量计的被认为是机械积分器。输入是气流，容积位移是输出。
还有其他的类型的肺活量计即楔形肺活量计和超声波肺活量计。
