什么是滑环？
滑动环定义为机电装置，用于将固定系统连接到旋转系统。它用于在传输时需要旋转的应用中功率或电信号。
滑环也称为电动旋转接头，旋转电连接器或电旋转。它用于各种电机，以改善机械性能并简化操作。
如果设备旋转以固定数量的转数。可以使用a电力电缆足够的长度。但这是一个非常复杂的设置。如果组件连续旋转，则不可能。此类应用程序不实用可靠。
滑环是如何工作的？
滑环由两个主要成分组成;金属环和刷子接触。根据机器的应用和设计，决定环和刷的数量。
刷子由石墨或磷青铜组成。石墨是一种经济的选择，但磷青铜具有良好的导电性和更磨损的寿命。
取决于RPM（每分钟的轮换），刷子用旋转环固定，或者环用固定刷旋转。在这两个布置中，刷子通过来自弹簧的压力保持与环的接触。
通常，环安装在转子上并且它旋转。和刷子固定并安装在刷子上。
环由黄铜和银等导电金属组成。它是安装轴，但与中心轴隔热。环通过尼龙或塑料彼此绝缘。
随着环旋转，电流通过刷子进行。因此，它在环（旋转系统）和刷子（固定系统）之间进行连续连接。

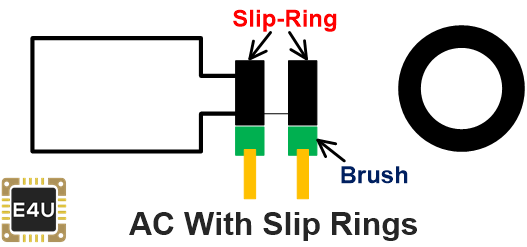

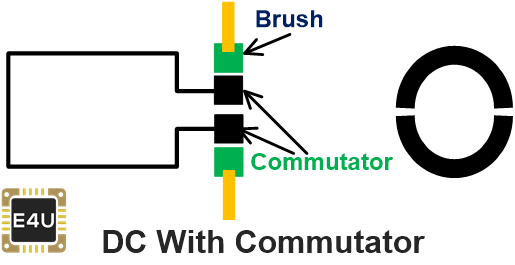

滑环vs换向器
滑环和换向器都用于保持旋转系统和电气系统之间的连接。但这两个安排的功能都不同。防滑环和由导电材料制成的换向器。
在下表中，我们总结了滑环和换向器之间的差异。
| 因素 | 滑环 | 换向器 |
| 功能 | 它用于连接旋转和静止系统而不在极性中变化。 | 它用于连接具有静止系统的旋转系统，其具有反向极性。 |
| 用过的 | 交流电机 | 直流电机 |
| 设计 | 它是金属或导电材料的连续环。 | 这也称为分裂环。因为它被分成了两个或更多份。 |
| 数字 |
|
|
| 波形 |
|
|
单圈类型
滑圈根据构造和尺寸分为各种类型。滑环的类型如下所述。
薄煎饼滑圈
在这种类型的滑环中，导体布置在平面盘上。这种类型的同心盘放置在旋转轴的中心。这种滑动的形状平坦。因此，它也称为平滑环或拼盘滑环。
它将减小轴向长度。因此，这种类型的滑环设计用于空间关键应用。这种布置具有更大的体积和体积。它有更多电容刷磨损更大。
汞接触滑环
在这种类型的滑环中，汞触点用作导电介质。在正常温度条件下，它可以通过液态金属传递电流和电信号。
汞接触滑环具有强稳定性和噪音较小的噪音。它为行业的应用提供了最科学和经济的选择。
但使用汞会产生安全问题。因为它是一种有毒物质。在食品制造或加工和制药等应用中使用这种类型的滑环是非常危险的。这是因为如果存在汞泄漏，它可能会破坏产品。

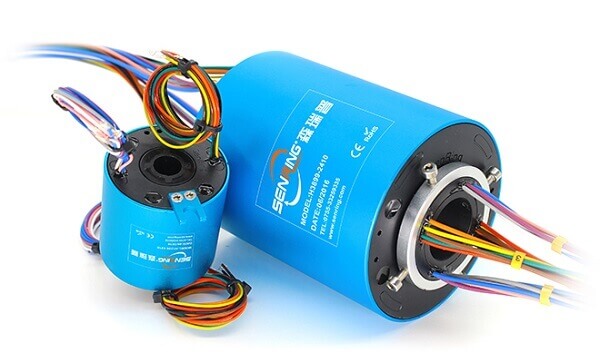

通过孔滑圈
这种类型的滑环在滑环的中心有一个孔。它用于在需要360°旋转时需要在需要发送功率或信号的设备中。
这种类型的滑环设计用于在套筒支架上安装凸缘。它的中心有可用空间，用于连接机器的轴而不影响电缆旋转时。
它具有较长的寿命并提供低噪音和维护。这种类型的滑环用于布线液压气动通道，它可以与高度集成频率关节。

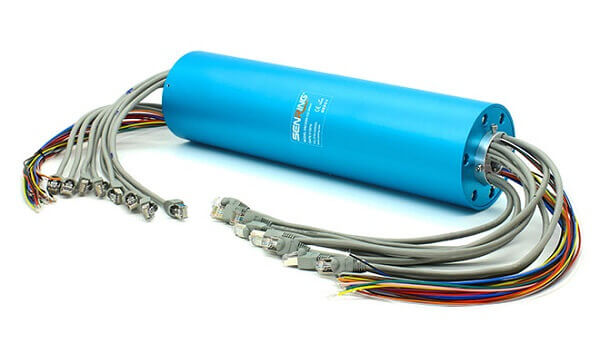

以太网滑环
这种类型的滑环是开发的，以提供可靠的产品，其允许通过旋转系统传输以太网协议。
选择用于通信以太网滑环的同时，必须考虑三个重要参数;退回损耗，插入损耗和串扰。
以太网滑轮旨在满足匹配阻抗，减少损耗和控制串扰的要求。

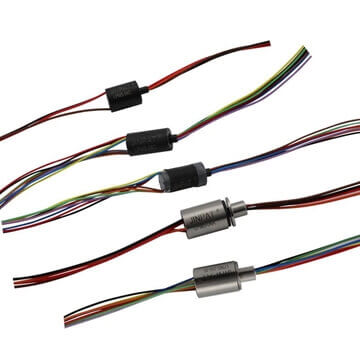

微型滑圈
这种类型的滑环的尺寸非常小，并且设计用于小器件以从旋转装置传送信号或电源。
微型滑动环是控制面板，视频发射器和传感器等电气设备的理想选择。

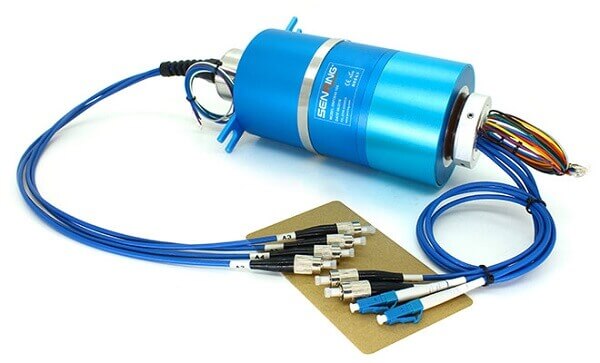

光纤滑环
这种类型的滑环设计用于在大量数据需要转移时通过旋转接口的信号。
光纤滑环也称为光纤接头或光纤旋转接头。这种类型的滑环用于施用中;传感器信号管理，高清视频传输系统，雷达和视频监控系统，医疗设备，微波通信等

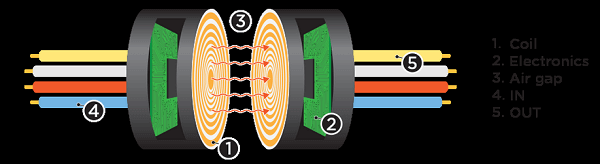

无线滑环
这种类型的滑环不是使用碳刷或摩擦的金属环。顾名思义，它可以无线传输数据和电源。为此，它使用电磁场。
该电磁场由置于旋转接收器和静止发射器中的线圈产生。
无线滑环是传统滑环的最佳替代方案，因为它降低了机械触点。因此，它可以用于恶劣环境，并降低维护。
但唯一的缺点是可以在线圈之间传输的功率是有限的。对于相同体积的传统滑环，与无线滑环相比可以转移更多的功率。
