运放的负反馈和运放的闭环增益

运放中的负反馈

我们获得运算放大器中的负反馈通过连接an的输出端运算放大器到其反相输入端通过一个合适的电阻如下所示。 带负反馈的运放的增益称为增益闭环增益。

运放的闭环增益

当我们把反馈电阻和电阻串联当运算放大器的反相输入端如上图所示时，系统的增益就变成了反馈电阻与输入电阻的负比。运算放大器有自己的增益。增益实际上非常大，理想情况下是无穷大。我们可以给系统加一个预定增益，而不考虑运放自身的增益(开环增益)。我们通过选择适当的串联输入电阻(R_我)和反馈电阻(R_f)。运算放大器系统的增益应该是

了解闭环增益一个741运算放大器，让我们来看一个例子。741运算放大器有以下参数。

参数	价值
开环增益	2×105
输入电阻	2 MΩ
输出电阻	5Ω

让我们找到闭环增益的运算放大器当我们将一个10kω的电阻与逆变端串联，并将一个20kω的电阻作为反馈路径。

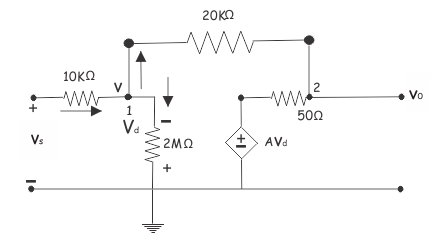

输入源运放的等效电路如下图所示:

假设节点1的电压为v基尔霍夫电流定律在这个节点。我们得到,

在节点2处应用基尔霍夫电流定律，


现在，从图中可以发现，

由式(i)和(ii)可得:

所以运放的开环增益是2×10⁵。
而闭环增益只有2。

让我们再举一个例子运算放大器的闭环增益。

以上741运放电路的等效电路可以重绘为:

现在考虑节点1的电压为v基尔霍夫电流定律在节点1。我们得到,

现在，在等效电路的节点处应用基尔霍夫电流定律，我们得到，

现在,


由式(iii)和(iv)可得:

所以,闭环增益上面的运算放大器电路是8。
所以，通过选择合适的就清楚了电阻器对于运放电路中的反馈，我们可以施加它所需的增益。
